第三章 空气压缩机的设计与优化改进研究

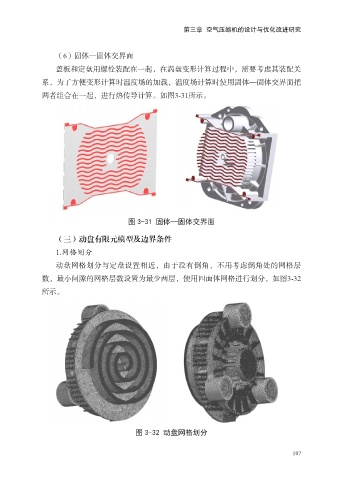

（6）固体—固体交界面
盖板和定盘用螺栓装配在一起，在涡盘变形计算过程中，需要考虑其装配关
系，为了方便变形计算时温度场的加载，温度场计算时使用固体—固体交界面把
两者组合在一起，进行热传导计算。如图3-31所示。
图 3-31 固体—固体交界面
（三）动盘有限元模型及边界条件
1.网格划分
动盘网格划分与定盘设置相近，由于没有倒角，不用考虑倒角处的网格层
数，最小间隙的网格层数设置为最少两层，使用四面体网格进行划分，如图3-32
所示。
图 3-32 动盘网格划分
107
