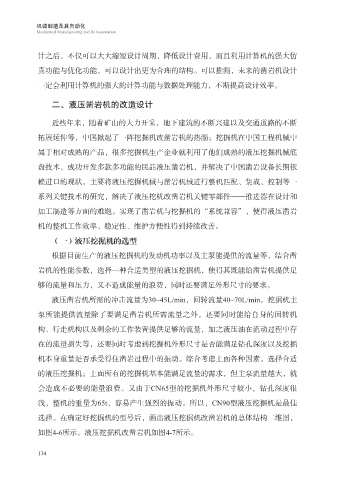

计之后，不仅可以大大缩短设计周期，降低设计费用，而且利用计算机的强大仿

真功能与优化功能，可以设计出更为合理的结构。可以推测，未来的凿岩机设计
一定会利用计算机的强大的计算功能与数据处理能力，不断提高设计效率。

二、液压凿岩机的改造设计

近些年来，随着矿山的大力开采，地下建筑的不断兴建以及交通道路的不断

拓展延伸等，中国掀起了一阵挖掘机改凿岩机的热潮；挖掘机在中国工程机械中
属于相对成熟的产品，很多挖掘机生产企业就利用了他们成熟的液压挖掘机械底

盘技术，成功开发多款多功能的民品液压凿岩机，并解决了中国凿岩设备长期依

赖进口的现状。主要将液压挖掘机械与凿岩机械进行整机匹配、集成、控制等一
系列关键技术的研究，解决了液压挖机改凿岩机关键零部件—推进器在设计和

加工制造等方面的难题。实现了凿岩机与挖掘机的“系统兼容”，使得液压凿岩
机的整机工作效率、稳定性、维护方便性得到持续改善。

（一）液压挖掘机的选型
根据目前生产的液压挖掘机的发动机功率以及主泵能提供的流量等，结合凿

岩机的性能参数，选择一种合适类型的液压挖掘机，使得其既能给凿岩机提供足

够的流量和压力，又不造成能量的浪费，同时还要满足外形尺寸的要求。
液压凿岩机所需的冲击流量为30~45L/min，回转流量40~70L/min，挖掘机主

泵所能提供流量除了要满足凿岩机所需流量之外，还要同时能给自身的回转机

构、行走机构以及剩余的工作装置提供足够的流量，加之液压油在流动过程中存
在的流量损失等，还要同时考虑到挖掘机外形尺寸是否能满足钻孔深度以及挖掘

机本身重量是否承受得住凿岩过程中的振动。综合考虑上面各种因素，选择合适
的液压挖掘机；上面所有的挖掘机基本能满足流量的需求，但主泵流量越大，就

会造成不必要的能量浪费。又由于CN65型的挖掘机外形尺寸较小，钻孔深度很

浅，整机的重量为65t，容易产生强烈的振动。所以，CN90型液压挖掘机是最佳
选择。在确定好挖掘机的型号后，画出液压挖掘机改凿岩机的总体结构二维图，

如图4-6所示。液压挖掘机改凿岩机如图4-7所示。
