（二）挖改凿岩机的液压系统设计
在选定好挖掘机的类型后，接下来就需对整个机械的液压系统进行设计，挖
改凿岩机就是要使凿岩机更加的智能化和自动化。这就需要把挖掘机的液压系
统跟凿岩机的液压系统有效地结合，并增加一些新的控制油路。凿岩机在钻孔
时，需要其能自动调整好孔的位置，并能实现凿岩机的推进。增加一个摆臂油缸
用来控制凿岩机左右方向的定位，增加一个推进马达来实现凿岩机的推进，挖掘
机本身具有的铲斗油缸用来实现凿岩机上下方向的定位。在确定所需要实现的功
能后。就可以根据两者的液压系统以及需要新加一些功能进行总的液压系统的设
计了。

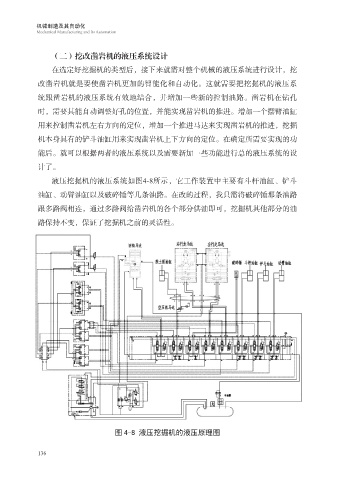

液压挖掘机的液压系统如图4-8所示，它工作装置中主要有斗杆油缸、铲斗
油缸、动臂油缸以及破碎锤等几条油路。在改的过程，我只需将破碎锤那条油路
跟多路阀相连，通过多路阀给凿岩机的各个部分供油即可，挖掘机其他部分的油
路保持不变，保证了挖掘机之前的灵活性。
图 4-8 液压挖掘机的液压原理图
