控制方式。在此模型中，我们可以将冲击活塞的运动简化为三个过程，即冲击活

塞回程加速阶段、冲击活塞回程制动阶段和冲击活塞冲程加速阶段。本无阀控液
压凿岩机冲击机构的冲击活塞末端为氮气室，氮气室在冲击活塞回程加速阶段与
回程制动阶段吸收能量。然后，在冲程加速阶段中氮气室中的氮气膨胀做功，释
放能量。这样的氮气室结构减少了能量损失，提高了液压凿岩机冲击机构的效

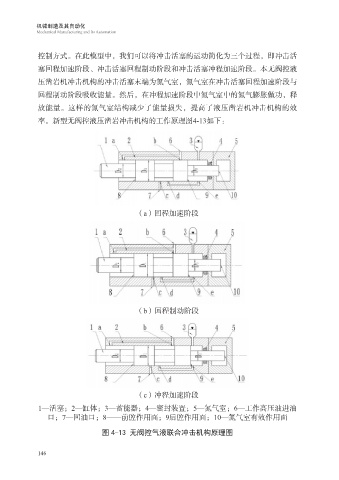

率。新型无阀控液压凿岩冲击机构的工作原理图4-13如下：

（a）回程加速阶段

（b）回程制动阶段

（c）冲程加速阶段

1—活塞；2—缸体；3—蓄能器；4—密封装置；5—氮气室；6—工作高压油进油
口；7—回油口；8—前腔作用面；9后腔作用面；10—氮气室有效作用面

图 4-13 无阀控气液联合冲击机构原理图
