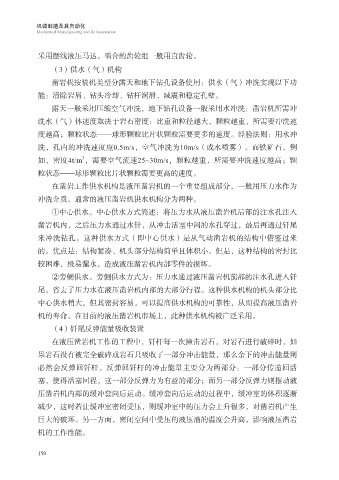

采用摆线液压马达。啮合的齿轮组一般用直齿轮。

（3）供水（气）机构
凿岩机按装机类型分露天和地下钻孔设备使用：供水（气）冲洗实现以下功
能：清除岩屑、钻头冷却、钻杆润滑、减震和稳定孔壁。
露天一般采用压缩空气冲洗，地下钻孔设备一般采用水冲洗：凿岩机所需冲

洗水（气）体速度取决于岩石密度：比重和粒径越大，颗粒越重，所需要冲洗速
度越高；颗粒状态—球形颗粒比片状颗粒需要更多的速度。经验法则：用水冲
洗，孔内的冲洗速度应0.5m/s，空气冲洗为10m/s（或水喷雾）。而铁矿石，例
3
如，密度4t/m ，需要空气流速25~30m/s，颗粒越重，所需要冲洗速度越高；颗
粒状态—球形颗粒比片状颗粒需要更高的速度。
在凿岩工作供水机构是液压凿岩机的一个重要组成部分，一般用压力水作为
冲洗介质。通常的液压凿岩机供水机构分为两种。

①中心供水。中心供水方式简述：将压力水从液压凿岩机后部的注水孔注入
凿岩机内，之后压力水通过水针，从冲击活塞中间的水孔穿过，最后再通过钎尾
来冲洗钻孔。这种供水方式（即中心供水）是从气动凿岩机的结构中借鉴过来

的。优点是：结构紧凑、机头部分结构简单且体积小。但是，这种结构的密封比
较困难，极易漏水，造成液压凿岩机内部零件的损坏。
②旁侧供水。旁侧供水方式为：压力水通过液压凿岩机前部的注水孔进入钎

尾，省去了压力水在液压凿岩机内部的大部分行程。这种供水机构的机头部分比
中心供水稍大，但其密封容易，可以提高供水机构的可靠性，从而提高液压凿岩
机的寿命。在目前的液压凿岩机市场上，此种供水机构被广泛采用。

（4）钎尾反弹能量吸收装置
在液压凿岩机工作的工程中，钎杆每一次撞击岩石，对岩石进行破碎时，如
果岩石没有被完全破碎或岩石只吸收了一部分冲击能量，那么余下的冲击能量则
必然会反弹回钎杆。反弹回钎杆的冲击能量主要分为两部分：一部分传递回活

塞，使得活塞回程，这一部分反弹力为有益的部分；而另一部分反弹力则推动液
压凿岩机内部的缓冲套向后运动。缓冲套向后运动的过程中，缓冲室的体积逐渐
减少，这时若让缓冲室密闭受压，则缓冲室中的压力会上升很多，对凿岩机产生

巨大的破坏。另一方面，密闭空间中受压的液压油的温度会升高，影响液压凿岩
机的工作性能。
