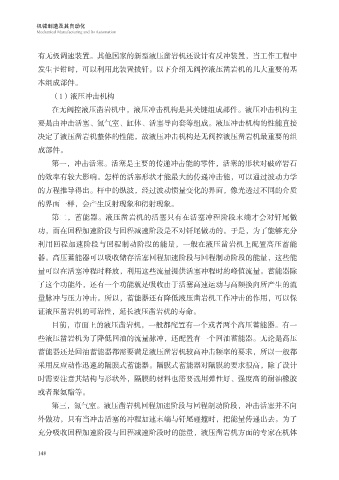

有无极调速装置。其他国家的新型液压凿岩机还设计有反冲装置，当工作工程中

发生卡钳时，可以利用此装置拔钎。以下介绍无阀控液压凿岩机的几大重要的基
本组成部件。
（1）液压冲击机构

在无阀控液压凿岩机中，液压冲击机构是其关键组成部件。液压冲击机构主
要是由冲击活塞、氮气室、缸体、活塞导向套等组成。液压冲击机构的性能直接

决定了液压凿岩机整体的性能，故液压冲击机构是无阀控液压凿岩机最重要的组
成部件。
第一，冲击活塞。活塞是主要的传递冲击能的零件，活塞的形状对破碎岩石

的效率有较大影响。怎样的活塞形状才能最大的传递冲击能，可以通过波动力学
的方程推导得出。杆中的纵波，经过波动惯量变化的界面，像光透过不同的介质
的界面一样，会产生反射现象和衍射现象。

第二，蓄能器。液压凿岩机的活塞只有在活塞冲程阶段末端才会对钎尾做
功，而在回程加速阶段与回程减速阶段是不对钎尾做功的。于是，为了能够充分
利用回程加速阶段与回程制动阶段的能量，一般在液压凿岩机上配置高压蓄能

器。高压蓄能器可以吸收储存活塞回程加速阶段与回程制动阶段的能量，这些能
量可以在活塞冲程时释放，利用这些流量提供活塞冲程时的峰值流量。蓄能器除

了这个功能外，还有一个功能就是吸收由于活塞高速运动与高频换向所产生的流
量脉冲与压力冲击。所以，蓄能器还有降低液压凿岩机工作冲击的作用，可以保
证液压凿岩机的可靠性，延长液压凿岩机的寿命。

目前，市面上的液压凿岩机，一般都配置有一个或者两个高压蓄能器。有一
些液压凿岩机为了降低回油的流量脉冲，还配置有一个回油蓄能器。无论是高压

蓄能器还是回油蓄能器都需要满足液压凿岩机较高冲击频率的要求，所以一般都
采用反应动作迅速的隔膜式蓄能器。隔膜式蓄能器对隔膜的要求很高，除了设计
时需要注意其结构与形状外，隔膜的材料也需要选用弹性好、强度高的耐油橡胶

或者聚氨酯等。
第三，氮气室。液压凿岩机回程加速阶段与回程制动阶段，冲击活塞并不向

外做功，只有当冲击活塞的冲程加速末端与钎尾碰撞时，把能量传递出去。为了
充分吸收回程加速阶段与回程减速阶段时的能量，液压凿岩机方面的专家在机体
