（1）Sketch草图模式

草图模式中，我们需要从不同的元件库中选取需要的图形模块来建立无阀控
液压凿岩机的系统模型。
AMESim现有的应用库有17个库，本研究的无阀控液压凿岩机的建模中需要
用到6个库中的元件，这六个库分别为：机械库、信号控制库、液压库、液压元

件设计库（HCD）、气动库、气压元件设计库。搭建模型之前需要考虑每个油
孔进口、出口、作用面等信息，整理好思路之后，从元件库中选取元件，搭建成
无阀控液压凿岩机冲击器的仿真模型，如图4-14所示。

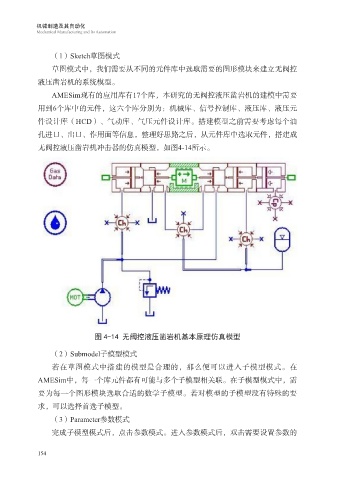

图 4-14 无阀控液压凿岩机基本原理仿真模型

（2）Submodel子模型模式
若在草图模式中搭建的模型是合理的，那么便可以进入子模型模式。在

AMESim中，每一个库元件都有可能与多个子模型相关联。在子模型模式中，需
要为每一个图形模块选取合适的数学子模型。若对模型的子模型没有特殊的要
求，可以选择首选子模型。

（3）Parameter参数模式
完成子模型模式后，点击参数模式。进入参数模式后，双击需要设置参数的
