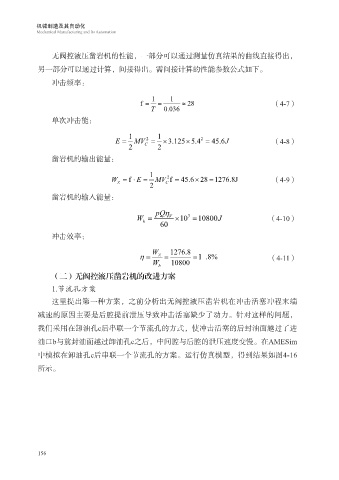

机械制造及其自动化
Mechanical Manufacturing and Its Automation
无阀控液压凿岩机的性能，一部分可以通过测量仿真结果的曲线直接得出，
另一部分可以通过计算，间接得出。需间接计算的性能参数公式如下。
冲击频率：
1 1
f = = ≈ 28 （4-7）
T 0.036
单次冲击能：
1 1
E = MV = 2 × 3.125 5.4× 2 = 45.6J （4-8）
2 C 2
凿岩机的输出能量：
1
W = Z f E⋅ = MV C 2 f = 45.6 28 1276.8J× = （4-9）
2
凿岩机的输入能量：
pQη
W = b 60 V × 10 = 3 10800J （4-10）
冲击效率：
W 1276 8 .
η = Z = = 11 8 . % （4-11）
W b 10800
（二）无阀控液压凿岩机的改进方案
1.节流孔方案
这里提出第一种方案，之前分析出无阀控液压凿岩机在冲击活塞冲程末端
减速的原因主要是后腔提前泄压导致冲击活塞缺少了动力。针对这样的问题，
我们采用在卸油孔c后串联一个节流孔的方式，使冲击活塞的后封油面越过了进
油口b与前封油面越过卸油孔c之后，中间腔与后腔的泄压速度变慢。在AMESim
中模拟在卸油孔c后串联一个节流孔的方案。运行仿真模型，得到结果如图4-16
所示。
156
