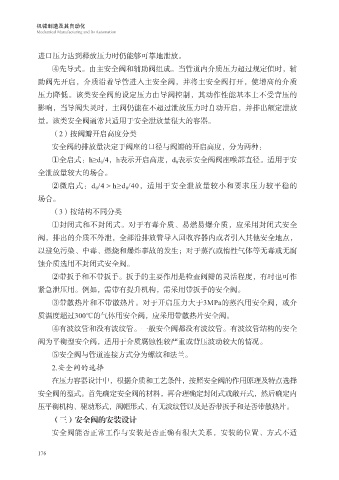

进口压力达到释放压力时仍能够可靠地泄放。

④先导式。由主安全阀和辅助阀组成。当管道内介质压力超过规定值时，辅
助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质
压力降低。该类安全阀的设定压力由导阀控制，其动作性能基本上不受背压的
影响，当导阀失灵时，主阀仍能在不超过泄放压力时自动开启，并排出额定泄放

量。该类安全阀通常只适用于安全泄放量很大的容器。
（2）按阀瓣开启高度分类
安全阀的排放量决定于阀座的口径与阀瓣的开启高度，分为两种：

①全启式：h≥d 0 /4，h表示开启高度，d 0 表示安全阀阀座喉部直径。适用于安
全泄放量较大的场合。
②微启式：d 0 /4＞h≥d 0 /40，适用于安全泄放量较小和要求压力较平稳的
场合。

（3）按结构不同分类
①封闭式和不封闭式。对于有毒介质、易燃易爆介质，应采用封闭式安全
阀，排出的介质不外泄，全部沿排放管导入回收容器内或者引入其他安全地点，

以避免污染、中毒、燃烧和爆炸事故的发生；对于蒸汽或惰性气体等无毒或无腐
蚀介质选用不封闭式安全阀。
②带扳手和不带扳手。扳手的主要作用是检查阀瓣的灵活程度，有时也可作

紧急泄压用。例如，需带有提升机构，需采用带扳手的安全阀。
③带散热片和不带散热片。对于开启压力大于3MPa的蒸汽用安全阀，或介
质温度超过300℃的气体用安全阀，应采用带散热片安全阀。

④有波纹管和没有波纹管。一般安全阀都没有波纹管。有波纹管结构的安全
阀为平衡型安全阀，适用于介质腐蚀性较严重或背压波动较大的情况。
⑤安全阀与管道连接方式分为螺纹和法兰。
2.安全阀的选择

在压力容器设计中，根据介质和工艺条件，按照安全阀的作用原理及特点选择
安全阀的型式。首先确定安全阀的材料，再合理确定封闭式或敞开式，然后确定内
压平衡机构、驱动形式，阀帽形式、有无波纹管以及是否带扳手和是否带散热片。

（三）安全阀的安装设计
安全阀能否正常工作与安装是否正确有很大关系，安装的位置、方式不适

176
