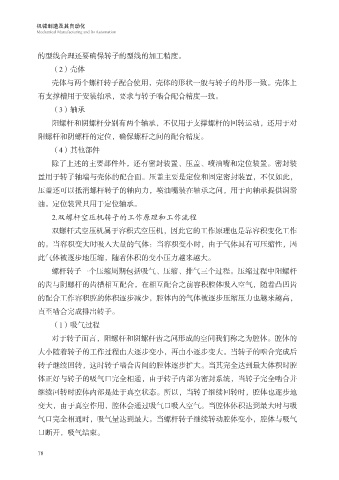

的型线合理还要确保转子的型线的加工精度。

（2）壳体
壳体与两个螺杆转子配合使用，壳体的形状一般与转子的外形一致。壳体上
有支撑槽用于安装轴承，要求与转子啮合配合精度一致。

（3）轴承
阳螺杆和阴螺杆分别有两个轴承，不仅用于支撑螺杆的回转运动，还用于对

阳螺杆和阴螺杆的定位，确保螺杆之间的配合精度。
（4）其他部件
除了上述的主要部件外，还有密封装置、压盖、喷油嘴和定位装置。密封装

置用于转子轴端与壳体的配合面。压盖主要是定位和固定密封装置，不仅如此，
压盖还可以抵消螺杆转子的轴向力，喷油嘴装在轴承之间，用于向轴承提供润滑
油。定位装置只用于定位轴承。

2.双螺杆空压机转子的工作原理和工作流程
双螺杆式空压机属于容积式空压机，因此它的工作原理也是靠容积变化工作
的。当容积变大时吸入大量的气体：当容积变小时，由于气体具有可压缩性，因

此气体被逐步地压缩，随着体积的变小压力越来越大。
螺杆转子一个压缩周期包括吸气、压缩、排气三个过程。压缩过程中阳螺杆

的齿与阴螺杆的齿槽相互配合，在相互配合之前容积腔体吸入空气，随着凸凹齿
的配合工作容积腔的体积逐步减少，腔体内的气体被逐步压缩压力也越来越高，
直至啮合完成排出转子。

（1）吸气过程
对于转子而言，阳螺杆和阴螺杆齿之间形成的空间我们称之为腔体。腔体的

大小随着转子的工作过程由大逐步变小，再由小逐步变大。当转子的啮合完成后
转子继续回转，这时转子啮合齿间的腔体逐步扩大。当其完全达到最大体积时腔
体正好与转子的吸气口完全相通，由于转子内部为密封系统，当转子完全啮合并

继续回转时腔体内部是处于真空状态。所以，当转子继续回转时，腔体也逐步地
变大，由于真空作用，腔体会通过吸气口吸入空气。当腔体体积达到最大时与吸

气口完全相通时，吸气量达到最大。当螺杆转子继续转动腔体变小，腔体与吸气
口断开，吸气结束。
