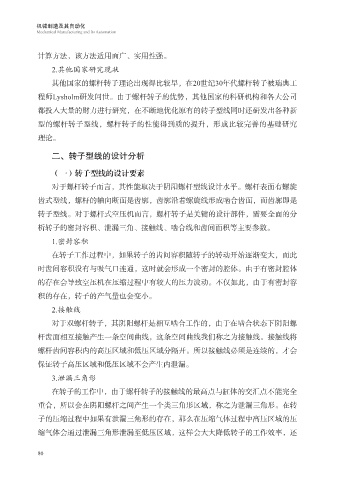

机械制造及其自动化
Mechanical Manufacturing and Its Automation
计算方法，该方法适用面广、实用性强。
2.其他国家研究现状
其他国家的螺杆转子理论出现得比较早，在20世纪30年代螺杆转子被瑞典工
程师Lysholm研发问世。由于螺杆转子的优势，其他国家的科研机构和各大公司
都投入大量的财力进行研究，在不断地优化原有的转子型线同时还研发出各种新
型的螺杆转子型线，螺杆转子的性能得到质的提升，形成比较完善的基础研究
理论。
二、转子型线的设计分析
（一）转子型线的设计要素
对于螺杆转子而言，其性能取决于阴阳螺杆型线设计水平。螺杆表面有螺旋
齿式型线，螺杆的轴向断面是齿廓，齿廓沿着螺旋线形成啮合齿面，而齿廓即是
转子型线。对于螺杆式空压机而言，螺杆转子是关键的设计部件，需要全面的分
析转子的密封容积、泄漏三角、接触线、啮合线和齿间面积等主要参数。
1.密封容积
在转子工作过程中，如果转子的齿间容积随转子的转动开始逐渐变大，而此
时齿间容积没有与吸气口连通，这时就会形成一个密封的腔体。由于有密封腔体
的存在会导致空压机在压缩过程中有较大的压力波动。不仅如此，由于有密封容
积的存在，转子的产气量也会变小。
2.接触线
对于双螺杆转子，其阴阳螺杆是相互啮合工作的，由于在啮合状态下阴阳螺
杆齿面相互接触产生一条空间曲线，这条空间曲线我们称之为接触线。接触线将
螺杆齿间容积内的高压区域和低压区域分隔开。所以接触线必须是连续的，才会
保证转子高压区域和低压区域不会产生内泄漏。
3.泄漏三角形
在转子的工作中，由于螺杆转子的接触线的最高点与缸体的交汇点不能完全
重合，所以会在阴阳螺杆之间产生一个类三角形区域，称之为泄漏三角形。在转
子的压缩过程中如果有泄漏三角形的存在，那么在压缩气体过程中高压区域的压
缩气体会通过泄漏三角形泄漏至低压区域，这样会大大降低转子的工作效率，还
