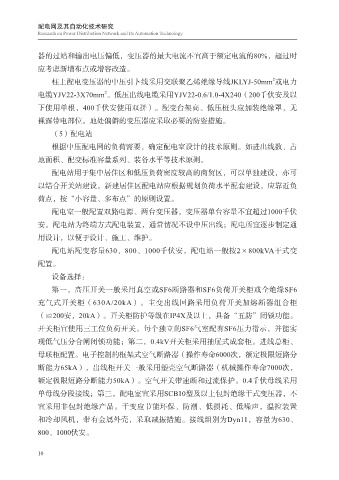

器的过站和输出电压偏低，变压器的最大电流不宜高于额定电流的80%，超过时

应考虑新增布点或增容改造。
2
柱上配电变压器的中压引卜线采用交联聚乙烯绝缘导线JKLYJ-50mm 或电力
2
电缆YJV22-3X70mm 。低压出线电缆采用YJV22-0.6/1.0-4X240（200千伏安及以
下使用单根，400千伏安使用双拼）。配变台架高、低压桩头应加装绝缘罩，无

裸露带电部位。地处偏僻的变压器应采取必要的防盗措施。
（5）配电站
根据中压配电网的负荷需要，确定配电室设计的技术原则。如进出线数、占

地面积、配变标准容量系列、装备水平等技术原则。
配电站用于集中居住区和低压负荷密度较高的商贸区，可以单独建设，亦可
以结合开关站建设。新建居住区配电站应根据规划负荷水平配套建设，应靠近负
荷点，按“小容量、多布点”的原则设置。

配电室一般配置双路电源、两台变压器，变压器单台容量不宜超过1000千伏
安。配电站为终端方式配电装置，通常情况不设中压出线；配电所宜逐步制定通
用设计，以便于设计、施工、维护。

配电站配变容量630、800、1000千伏安，配电站一般按2×800kVA干式变
配置。
设备选择：
第一，高压开关一般采用真空或SF6断路器和SF6负荷开关柜或全绝缘SF6

充气式开关柜（630A/20kA）。主变出线回路采用负荷开关加熔断器组合柜
（≌200安，20kA）。开关柜防护等级在IP4X及以上，具备“五防”闭锁功能。

开关柜宜使用三工位负荷开关。每个独立的SF6气室配有SF6压力指示，并能实
现低气压分合闸闭锁功能；第二，0.4kV开关柜采用抽屉式成套柜。进线总柜、
母联柜配置。电子控制的框架式空气断路器（操作寿命6000次，额定极限短路分
断能力65kA），出线柜开关一般采用塑壳空气断路器（机械操作寿命7000次，

额定极限短路分断能力50kA）。空气开关带速断和过流保护。0.4千伏母线采用
单母线分段接线；第三，配电室宜采用SCB10型及以上包封绝缘干式变压器，不
宜采用非包封绝缘产品。干变应节能环保、防潮、低损耗、低噪声，温控装置

和冷却风机，带有金属外壳，采取减振措施。接线组别为Dyn11，容量为630、
800、1000伏安。

10
