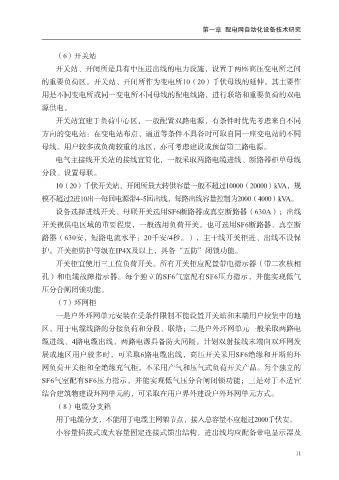

第一章 配电网自动化设备技术研究

（6）开关站

开关站、开闭所是具有中压进出线的电力设施，设置于两座高压变电所之间
的重要负荷区。开关站、开闭所作为变电所10（20）千伏母线的延伸，其主要作
用是不同变电所或同一变电所不同母线的配电线路，进行联络和重要负荷的双电
源供电。

开关站宜建于负荷中心区，一般配置双路电源，有条件时优先考虑来自不同
方向的变电站：在变电站布点、通道等条件不具备时可取自同一座变电站的不同
母线。用户较多或负荷较重的地区，亦可考虑建设或预留第三路电源。

电气主接线开关站的接线宜简化，一般采取两路电缆进线、断路器柜单母线
分段、设置母联。
10（20）千伏开关站、开闭所最大转供容量一般不超过10000（20000）kVA，规
模不超过2进10出一每回电源带4~5回出线，每路出线容量控制为2000（4000）kVA。

设备选择进线开关、母联开关选用SF6断路器或真空断路器（630A）；出线
开关视供电区域的重要程度，一般选用负荷开关，也可选用SF6断路器、真空断
路器（630安，短路电流水平：20千安/4秒。），主干线开关柜进、出线不设保

护。开关柜防护等级在IP4X及以上，具备“五防”闭锁功能。
开关柜宜使用三工位负荷开关。所有开关柜应配置带电指示器（带二次核相
孔）和电缆故障指示器。每个独立的SF6气室配有SF6压力指示，并能实现低气

压分合闸闭锁功能。
（7）环网柜
一是户外环网单元安装在受条件限制不能设置开关站和末端用户较集中的地

区，用于电缆线路的分接负荷和分段、联络；二是户外环网单元一般采取两路电
缆进线、4路电缆出线，两路电源具备防火间隔。计划双射接线末端向双环网发
展或地区用户较多时，可采取6路电缆出线，高压开关采用SF6绝缘和开断的环
网负荷开关柜和全绝缘充气柜，不采用产气和压气式负荷开关产品。每个独立的

SF6气室配有SF6压力指示，并能实现低气压分合闸闭锁功能；三是对于不适宜
结合建筑物建设环网单元的，可采取在用户界外建设户外环网单元方式。
（8）电缆分支箱

用于电缆分支，不能用于电缆主网架节点，接入总容量不应超过2000千伏安。
小容量插拔式或大容量固定连接式馈出结构，进出线均应配备带电显示器及
