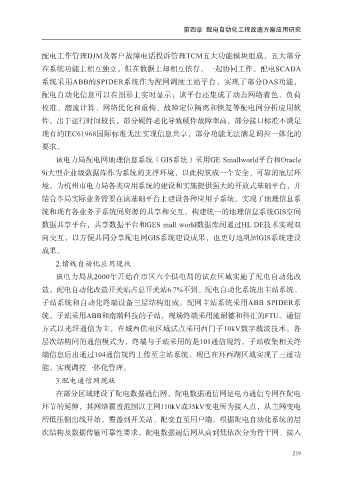

第四章 配电自动化工程改造方案应用研究

配电工作管理DJM及客户故障电话投诉管理TCM五大功能模块组成，五大部分
在系统功能上相互独立，但在数据上却相互依存，一起协同工作。配电SCADA

系统采用ABB的SPIDER系统作为配网调度主站平台，实现了部分DAS功能，
配电自动化信息可以在图形上实时显示；该平台还集成了动态网络着色、负荷
校准、潮流计算、网络优化和重构、故障定位隔离和恢复等配电网分析应用软

件。出于运行时间较长，部分硬件老化导致硬件故障率高，部分接口标准不满足
现有的IEC61968国际标准无法实现信息共享，部分功能无法满足调控一体化的
要求。
该电力局配电网地理信息系统（GIS系统）采用GE Smallworld平台和Oracle

9i大型企业级数据库作为系统的支撑环境，以此构筑成一个安全、可靠的底层环
境，为杭州市电力局各类应用系统的建设和实施提供强大的开放式基础平台，并
结合本局实际业务需要在该基础平台上建设各种应用子系统。实现了地理信息系

统和现有各业务子系统间资源的共享和交互，构建统一的地理信息系统GIS空间
数据共享平台，共享数据平台和GES mall world数据库间通过HL DE技术实现双
向交互，以方便共同分享配电网GIS系统建设成果，也更好地巩固GIS系统建设

成果。
2.馈线自动化应用现状
该电力局从2000年开始在市区六个供电局的试点区域实施了配电自动化改

造，配电自动化改造开关站占总开关站6.7%不到。配电自动化系统出主站系统、
子站系统和自动化终端设备三层结构组成。配网主站系统采用ABB SPIDER系
统，子站采用ABB和南瑞科技的子站，现场终端采用施耐德和科汇的FTU。通信

方式以光纤通信为主，在城西供电区域试点采用西门子10kV数字载波技术。各
层次结构间的通信模式为，终端与子站采用的是101通信规约，子站收集相关终
端信息后出通过104通信规约上传至主站系统。现已在环西湖区域实现了三遥功
能，实现调控一体化管理。

3.配电通信网现状
在部分区域建设了配电数据通信网，配电数据通信网是电力通信专网在配电
环节的延伸，其网络覆盖范围以主网110kV或35kV变电所为接入点，从主网变电

所低压侧出线开始，覆盖到开关站、配变直至用户端。根据配电自动化系统的层
次结构及数据传输可靠性要求，配电数据通信网从高到低依次分为骨干网、接入

219
