第五章 配电自动化运行监管与监控的实现研究
源板接口电路。3个四联数码管用TM1640（专用数码管驱动控制芯片）驱动，6
个LED用74HC595（带锁存的串并转换芯片）驱动，铁电存储器为FM25040，由
MCU直接控制，按键为两排两列，以中断的形式触发。

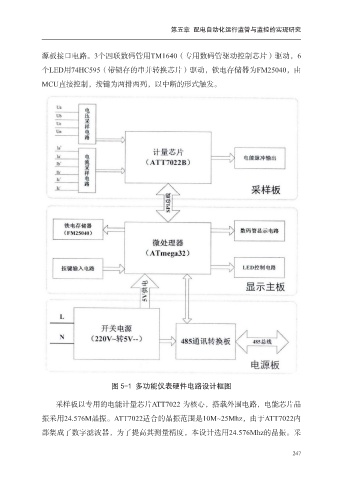

图 5-1 多功能仪表硬件电路设计框图
采样板以专用的电能计量芯片ATT7022 为核心，搭载外围电路，电能芯片晶
振采用24.576M晶振。ATT7022适合的晶振范围是10M~25Mhz，由于ATT7022内
部集成了数字滤波器，为了提高其测量精度，本设计选用24.576Mhz的晶振。采
247
