第五章 配电自动化运行监管与监控的实现研究

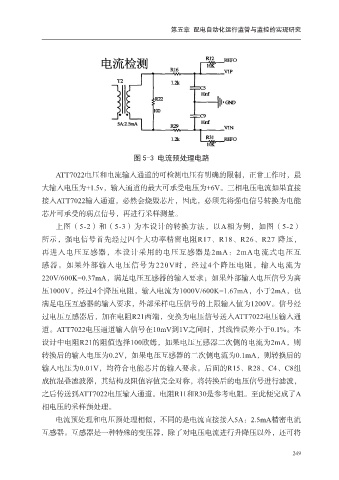

图 5-3 电流预处理电路
ATT7022电压和电流输入通道的可检测电压有明确的限制，正常工作时，最
大输入电压为+1.5v，输入通道的最大可承受电压为+6V。三相电压电流如果直接
接入ATT7022输入通道，必然会烧毁芯片，因此，必须先将强电信号转换为电能
芯片可承受的弱点信号，再进行采样测量。
上图（5-2）和（5-3）为本设计的转换方法，以A相为例，如图（5-2）
所示，强电信号首先经过四个大功率精密电阻R17、R18、R26、R27 降压，
再进入电压互感器，本设计采用的电压互感器是2mA：2mA电流式电压互
感器。如果外部输入电压信号为220V时，经过4个降压电阻，输入电流为
220V/600K=0.37mA，满足电压互感器的输入要求；如果外部输入电压信号为高
压1000V，经过4个降压电阻，输入电流为1000V/600K=1.67mA，小于2mA，也
满足电压互感器的输入要求，外部采样电压信号的上限输入值为1200V。信号经
过电压互感器后，加在电阻R21两端，变换为电压信号送入ATT7022电压输入通
道。ATT7022电压通道输入信号在10mV到1V之间时，其线性误差小于0.1%。本
设计中电阻R21的阻值选择100欧姆，如果电压互感器二次侧的电流为2mA，则
转换后的输入电压为0.2V，如果电压互感器的二次侧电流为0.1mA，则转换后的
输入电压为0.01V，均符合电能芯片的输入要求。后面的R15、R28、C4、C8组
成抗混叠滤波器，其结构及阻值容值完全对称，将转换后的电压信号进行滤波，
之后传送到ATT7022电压输入通道。电阻R11和R30是参考电阻。至此便完成了A
相电压的采样预处理。
电流预处理和电压预处理相似，不同的是电流直接接入5A：2.5mA精密电流
互感器。互感器是一种特殊的变压器，除了对电压电流进行升降压以外，还可将
