样板上另一部分主要的硬件电路是前端电压电流输入预处理电路，预处理电路主
要由降压电阻、精密互感器、抗混叠滤波器组成。ATT7022的电压和电流输入通
道都有明确的限制，强电信号必须先通过相应的转化，使之变成弱电信号才能输
入电能芯片，预处理电路就是实现这部分功能，其中互感器起降压和隔离的作
用。电阻阻值和互感器的选择必须适当，既要使小信号不至于检测不到，又要保
证大信号不超出电能芯片的输入上限，以免烧坏电能芯片。除了前端预处理电路
以外，采样板上还有电能输出模块和接口模块。双排插针将采样板与显示主板相
连。采样板留有10 个外部接线端子，是采样输入端口，包括4个电压信号输入端
子和6个电流信号输入端子。由于端子数量的限制，电能脉冲输出端口被设置在
电源板上。
电源板主要由三部分组成，220V交流转5V直流开关电源、485通信模块以
及接口电路。485通信模块是一块独立的小板插接在电源板上，该通信部分采用
MAX485作为主驱动芯片，用两个高速光耦6N137传输信号并进行电气隔离，同
时采用B0505 进行外部电源隔离，充分保证了总线通信的稳定性与电气安全性。
电源板同样有10个外部接线端子，分别为：L、N、G、RP、RO、AP、AO、
A、B、AGND。其中L、N、G是220V供电端口，AP、AO是有功电能脉冲输
出端口，一般用作有功功率的校验，有时也用作有功电能计量；RP、RO是无
功电能脉冲输出端口，一般用作无功功率的校验，有时也用作无功电能计量。
A、B、AGND接RS-485总线，A、B不可接反，AGND是模拟地，一般情况下可
不接。
1.电压电流前端输入预处理

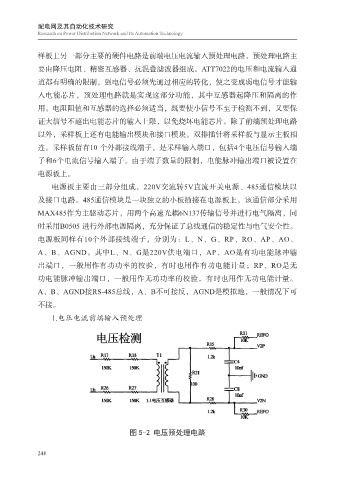

图 5-2 电压预处理电路
