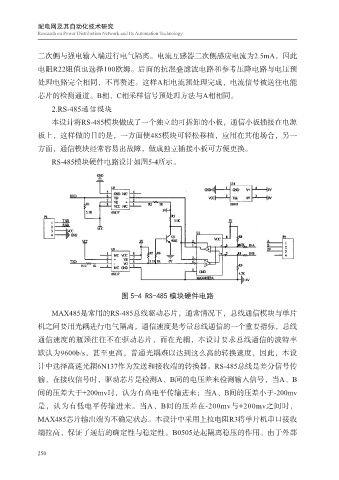

二次侧与强电输入端进行电气隔离。电流互感器二次侧感应电流为2.5mA，因此
电阻R22阻值也选择100欧姆。后面的抗混叠滤波电路和参考压降电路与电压预
处理电路完全相同，不再赘述。这样A相电流预处理完成，电流信号被送往电能
芯片的检测通道。B相、C相采样信号预处理方法与A相相同。
2.RS-485通信模块
本设计将RS-485模块做成了一个独立的可拆卸的小板，通信小板插接在电源
板上，这样做的目的是，一方面使485模块可轻松移植，应用在其他场合，另一
方面，通信模块经常容易出故障，做成独立插接小板可方便更换。
RS-485模块硬件电路设计如图5-4所示。
图 5-4 RS-485 模块硬件电路
MAX485是常用的RS-485总线驱动芯片，通常情况下，总线通信模块与单片
机之间要用光耦进行电气隔离，通信速度是考量总线通信的一个重要指标，总线
通信速度的瓶颈往往不在驱动芯片，而在光耦，本设计要求总线通信的波特率
默认为9600b/s，甚至更高，普通光耦难以达到这么高的转换速度，因此，本设
计中选择高速光耦6N137作为发送和接收端的转换器。RS-485总线是差分信号传
输，在接收信号时，驱动芯片是检测A、B间的电压差来检测输入信号，当A、B
间的压差大于+200mv时，认为有高电平传输进来；当A、B间的压差小于-200mv
是，认为有低电平传输进来。当A、B间的压差在-200mv与+200mv之间时，
MAX485芯片输出端为不确定状态。本设计中采用上拉电阻R3将单片机串口接收
端拉高，保证了通信的确定性与稳定性。B0505是起隔离稳压的作用。由于外部
