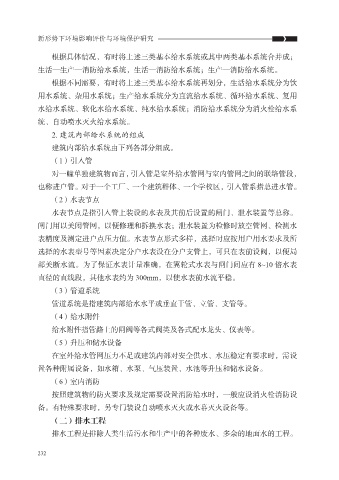

Page 244 - 新形势下环境影响评价与环境保护研究

新形势下环境影响评价与环境保护研究

根据具体情况，有时将上述三类基本给水系统或其中两类基本系统合并成；

生活—生产—消防给水系统，生活—消防给水系统；生产—消防给水系统。
根据不同需要，有时将上述三类基本给水系统再划分，生活给水系统分为饮
用水系统、杂用水系统；生产给水系统分为直流给水系统、循环给水系统、复用
水给水系统、软化水给水系统、纯水给水系统；消防给水系统分为消火栓给水系

统、自动喷水灭火给水系统。
2. 建筑内部给水系统的组成

建筑内部给水系统由下列各部分组成。
（1）引入管
对一幢单独建筑物而言，引入管是室外给水管网与室内管网之间的联络管段，
也称进户管。对于一个工厂、一个建筑群体、一个学校区，引入管系指总进水管。

（2）水表节点
水表节点是指引入管上装设的水表及其前后设置的闸门、泄水装置等总称。
闸门用以关闭管网，以便修理和拆换水表；泄水装置为检修时放空管网、检测水

表精度及测定进户点压力值。水表节点形式多样，选择时应按用户用水要求及所
选择的水表型号等因素决定分户水表设在分户支管上，可只在表前设阀，以便局
部关断水流。为了保证水表计量准确，在翼轮式水表与闸门间应有 8~10 倍水表
直径的直线段，其他水表约为 300mm，以使水表前水流平稳。

（3）管道系统
管道系统是指建筑内部给水水平或垂直干管、立管、支管等。
（4）给水附件

给水附件指管路上的闸阀等各式阀类及各式配水龙头、仪表等。
（5）升压和储水设备
在室外给水管网压力不足或建筑内部对安全供水、水压稳定有要求时，需设
置各种附属设备，如水箱、水泵、气压装置、水池等升压和储水设备。

（6）室内消防
按照建筑物的防火要求及规定需要设置消防给水时，一般应设消火栓消防设

备。有特殊要求时，另专门装设自动喷水灭火或水幕灭火设备等。
（二）排水工程
排水工程是排除人类生活污水和生产中的各种废水、多余的地面水的工程。
