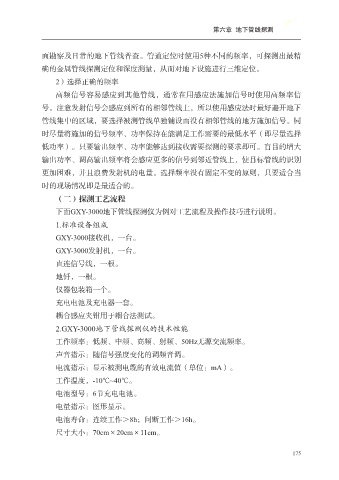

第六章 地下管线探测

面勘察及日常的地下管线普查。管道定位时使用5种不同的频率，可探测出最精

确的金属管线探测定位和深度测量，从而对地下设施进行三维定位。
2）选择正确的频率
高频信号容易感应到其他管线，通常在用感应法施加信号时使用高频率信
号。注意发射信号会感应到所有的相邻管线上，所以使用感应法时最好避开地下

管线集中的区域，要选择被测管线单独铺设而没有相邻管线的地方施加信号。同
时尽量将施加的信号频率、功率保持在能满足工作需要的最低水平（即尽量选择
低功率）。只要输出频率、功率能够达到接收需要探测的要求即可。盲目的增大

输出功率、调高输出频率将会感应更多的信号到邻近管线上，使目标管线的识别
更加困难，并且浪费发射机的电量。选择频率没有固定不变的原则，只要适合当
时的现场情况即是最适合的。
（二）探测工艺流程

下面GXY-3000地下管线探测仪为例对工艺流程及操作技巧进行说明。
1.标准设备组成
GXY-3000接收机，一台。

GXY-3000发射机，一台。
直连信号线，一根。
地钎，一根。

仪器包装箱一个。
充电电池及充电器一套。
耦合感应夹钳用于耦合法测试。

2.GXY-3000地下管线探测仪的技术性能
工作频率：低频、中频、高频、射频、50Hz无源交流频率。
声音指示：随信号强度变化的调频音调。
电流指示：显示被测电缆的有效电流值（单位：mA）。

工作温度，-10℃~40℃。
电池型号：6节充电电池。
电量指示：图形显示。

电池寿命：连续工作＞8h；间断工作＞16h。
尺寸大小：70cm×20cm×11cm。
