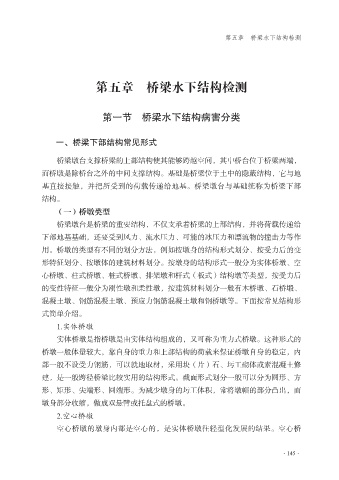

第五章 桥梁水下结构检测

第五章 桥梁水下结构检测

第一节 桥梁水下结构病害分类

一、桥梁下部结构常见形式

桥梁墩台支撑桥梁的上部结构使其能够跨越空间，其中桥台位于桥梁两端，
而桥墩是除桥台之外的中间支撑结构。基础是桥梁位于土中的隐蔽结构，它与地
基直接接触，并把所受到的荷载传递给地基。桥梁墩台与基础统称为桥梁下部
结构。

（一）桥墩类型
桥梁墩台是桥梁的重要结构，不仅支承着桥梁的上部结构，并将荷载传递给
下部地基基础，还要受到风力、流水压力、可能的冰压力和漂流物的撞击力等作

用。桥墩的类型有不同的划分方法，例如按墩身的结构形式划分、按受力后的变
形特征划分、按墩体的建筑材料划分。按墩身的结构形式一般分为实体桥墩、空
心桥墩、柱式桥墩、桩式桥墩、排架墩和杆式（板式）结构墩等类型，按受力后
的变性特征一般分为刚性墩和柔性墩，按建筑材料划分一般有木桥墩、石桥塅、

混凝土墩、钢筋混凝土墩、预应力钢筋混凝土墩和钢桥墩等。下面按常见结构形
式简单介绍。
1.实体桥墩
实体桥墩是指桥墩是由实体结构组成的，又可称为重力式桥墩。这种形式的

桥墩一般体量较大，靠自身的重力和上部结构的荷载来保证桥墩自身的稳定，内
部一般不设受力钢筋，可以就地取材，采用块（片）石、圬工砌体或素混凝土修
建，是一般跨径桥梁比较实用的结构形式。截面形式划分一般可以分为圆形、方
形、矩形、尖端形、圆端形。为减少墩身的圬工体积，常将墩帽的部分凸出，而

墩身部分收缩，做成双悬臂或托盘式的桥墩。
2.空心桥墩
空心桥墩的墩身内部是空心的，是实体桥墩往轻型化发展的结果。空心桥

·145·
