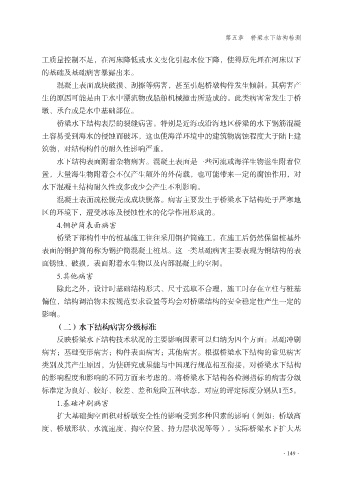

第五章 桥梁水下结构检测

工质量控制不足，在河床降低或水文变化引起水位下降，使得原先埋在河床以下
的基础及基础病害暴露出来。
混凝土表面成块破损、刮擦等病害，甚至引起桥墩构件发生倾斜。其病害产

生的原因可能是由于水中漂流物或船舶机械撞击所造成的。此类病害常发生于桥
墩、承台或是水中基础部位。
桥梁水下结构表层的裂缝病害。特别是近海或沿海地区桥梁的水下钢筋混凝
土容易受到海水的侵蚀而破坏，这也使海洋环境中的建筑物腐蚀程度大于陆上建

筑物，对结构构件的耐久性影响严重。
水下结构表面附着杂物病害。混凝土表面是一些河流或海洋生物滋生附着位
置，大量海生物附着会不仅产生额外的外荷载，也可能带来一定的腐蚀作用，对
水下混凝土结构耐久性或多或少会产生不利影响。

混凝土表面疏松脱壳或成块脱落。病害主要发生于桥梁水下结构处于严寒地
区的环境下，遭受冰冻及侵蚀性水的化学作用形成的。
4.钢护筒表面病害
桥梁下部构件中的桩基施工往往采用钢护筒施工，在施工后仍然保留桩基外

表面的钢护筒的称为钢护筒混凝土桩基。这一类基础病害主要表现为钢结构的表
面锈蚀、破损，表面附着水生物以及内部混凝土的空洞。
5.其他病害
除此之外，设计时基础结构形式、尺寸选取不合理，施工时存在立柱与桩基

偏位，结构调治物未按规范要求设置等均会对桥梁结构的安全稳定性产生一定的
影响。
（二）水下结构病害分级标准
反映桥梁水下结构技术状况的主要影响因素可以归纳为四个方面：基础冲刷

病害；基础变形病害；构件表面病害；其他病害。根据桥梁水下结构的常见病害
类别及其产生原因，为使研究成果能与中国现行规范相互衔接，对桥梁水下结构
的影响程度和影响的不同方面来考虑的。将桥梁水下结构各检测指标的病害分级
标准定为良好、较好、较差、差和危险五种状态，对应的评定标度分别从1至5。

1.基础冲刷病害
扩大基础掏空面积对桥墩安全性的影响受到多种因素的影响（例如：桥墩高
度、桥墩形状、水流速度、掏空位置、持力层状况等等），实际桥梁水下扩大基

·149·
