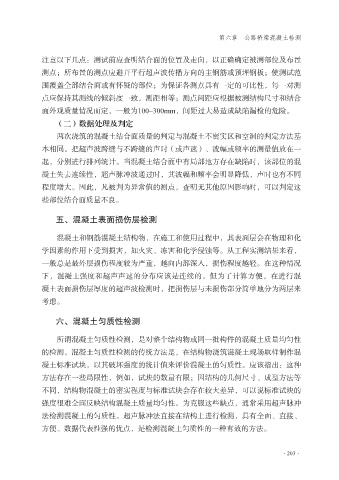

第六章 公路桥梁混凝土检测

注意以下几点：测试前应查明结合面的位置及走向，以正确确定被测部位及布置
测点；所布置的测点应避开平行超声波传播方向的主钢筋或预埋钢板；使测试范
围覆盖全部结合面或有怀疑的部位；为保证各测点具有一定的可比性，每一对测

点应保持其测线的倾斜度一致，测距相等；测点间距应根据被测结构尺寸和结合
面外观质量情况而定，一般为100~300mm，间距过大易造成缺陷漏检的危险。
（二）数据处理及判定
两次浇筑的混凝土结合面质量的判定与混凝土不密实区和空洞的判定方法基

本相同。把超声波跨缝与不跨缝的声时（或声速）、波幅或频率的测量值放在一
起，分别进行排列统计。当混凝土结合面中有局部地方存在缺陷时，该部位的混
凝土失去连续性，超声脉冲波通过时，其波幅和频率会明显降低，声时也有不同
程度增大。因此，凡被判为异常值的测点，查明无其他原因影响时，可以判定这

些部位结合面质量不良。

五、混凝土表面损伤层检测

混凝土和钢筋混凝土结构物，在施工和使用过程中，其表面层会在物理和化

学因素的作用下受到损害，如火灾、冻害和化学侵蚀等。从工程实测结果来看，
一般总是最外层损伤程度较为严重，越向内部深入，损伤程度越轻。在这种情况
下，混凝土强度和超声声速的分布应该是连续的。但为了计算方便，在进行混
凝土表面损伤层厚度的超声波检测时，把损伤层与未损伤部分简单地分为两层来

考虑。

六、混凝土匀质性检测

所谓混凝土匀质性检测，是对整个结构物或同一批构件的混凝土质量均匀性

的检测。混凝土匀质性检测的传统方法是，在结构物浇筑混凝土现场取样制作混
凝土标准试块，以其破坏强度的统计值来评价混凝土的匀质性。应该指出：这种
方法存在一些局限性，例如，试块的数量有限；因结构的几何尺寸、成型方法等
不同，结构物混凝土的密实程度与标准试块会存在较大差异，可以说标准试块的

强度很难全面反映结构混凝土质量均匀性。为克服这些缺点，通常采用超声脉冲
法检测混凝土的匀质性。超声脉冲法直接在结构上进行检测，具有全面、直接、
方便、数据代表性强的优点，是检测混凝土匀质性的一种有效的方法。
