路面 A 点，这时通过 A 点的被照水平面与垂直光强照射线的垂直面，正好相差一个 a

角度，故式 E=I/r×（Ix）可改写为：
I * cosa
E = a (Ix )
s
r 2

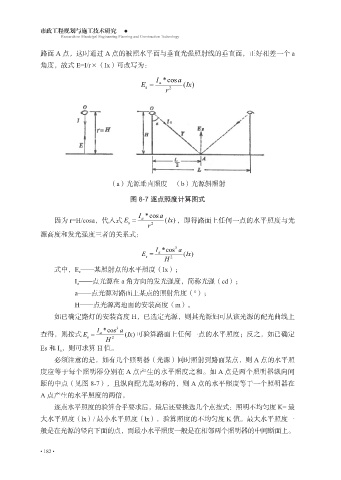

（a）光源垂直照度 （b）光源斜照射

图 8-7 逐点照度计算图式
I * cosa
因为 r=H/cosa，代入式 E = a (Ix ) ，即得路面上任何一点的水平照度与光
s
r 2
源高度和发光强度三者的关系式：

I * cos a
3
E = a H 2 (Ix )
s
式中，E s —某照射点的水平照度（Ix）；
I a —点光源在 a 角方向的发光强度，简称光强（cd）；

a—点光源对路面上某点的照射角度（°）；
H—点光源离地面的安装高度（m）。
如已确定路灯的安装高度 H，已选定光源，则其光源妇可从该光源的配光曲线上
3
I * cos a
查得，则按式 E = a H 2 (Ix ) 可验算路面上任何一点的水平照度；反之，如已确定
s
Es 和 I a ，则可求算 H 值。
必须注意的是，如有几个照明器（光源）同时照射到路面某点，则 A 点的水平照

度应等于每个照明器分别在 A 点产生的水平照度之和。如 A 点是两个照明器纵向间
距的中点（见图 8-7），且纵向配光是对称的，则 A 点的水平照度等于一个照明器在
A 点产生的水平照度的两倍。
逐点水平照度的验算合乎要求后，最后还要挑选几个点按式：照明不均匀度 K= 最

大水平照度（lx）/ 最小水平照度（lx），验算照度的不均匀度 K 值。最大水平照度一
般是在光源的竖向下面的点，而最小水平照度一般是在相邻两个照明器的中间断面上。
