» 第十章 城市综合管廊监控与报警系统

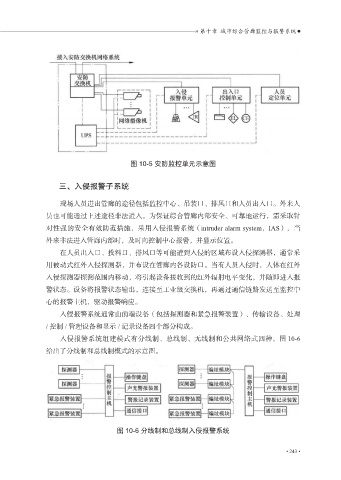

图 10-5 安防监控单元示意图

三、入侵报警子系统

现场人员进出管廊的途径包括监控中心、吊装口、排风口和人员出入口。外来人

员也可能通过上述途径非法进入。为保证综合管廊内部安全、可靠地运行，需采取针
对性强的安全有效防范措施，采用入侵报警系统（intruder alarm system，IAS），当
外来非法进入管廊内部时，及时向控制中心报警，并显示位置。

在人员出入口、投料口、排风口等可能遭到入侵的区域布设入侵探测器，通常采
用被动式红外入侵探测器，并布设在管廊内各设防口。当有人员入侵时，人体在红外
入侵探测器探测范围内移动，将引起设备接收到的红外辐射电平变化，并随即进入报

警状态。设备将报警状态输出，连接至工业级交换机，再通过通信链路发送至监控中
心的报警主机，驱动报警响应。

入侵报警系统通常由前端设备（包括探测器和紧急报警装置）、传输设备、处理
/ 控制 / 管理设备和显示 / 记录设备四个部分构成。
入侵报警系统组建模式有分线制、总线制、无线制和公共网络式四种。图 10-6

给出了分线制和总线制模式的示意图。

图 10-6 分线制和总线制入侵报警系统
