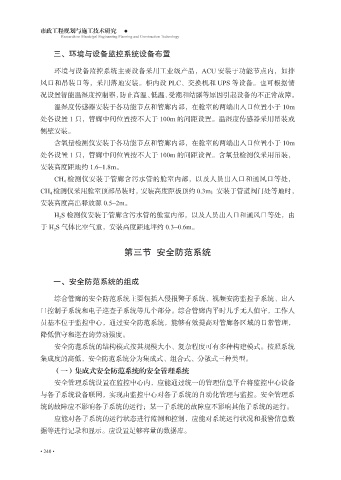

三、环境与设备监控系统设备布置
环境与设备监控系统主要设备采用工业级产品，ACU 安装于功能节点内，如排
风口和吊装口等，采用落地安装。柜内设 PLC、交换机和 UPS 等设备。也可根据情
况设置智能温湿度控制器，防止高温、低温、受潮和结露等原因引起设备的不正常故障。
温湿度传感器安装于各功能节点和管廊内部，在舱室的两端出入口位置小于 10m
处各设置 1 只，管廊中间位置按不大于 100m 的间距设置。温湿度传感器采用吊装或
侧壁安装。
含氧量检测仪安装于各功能节点和管廊内部，在舱室的两端出入口位置小于 10m
处各设置 1 只，管廊中间位置按不大于 100m 的间距设置。含氧量检测仪采用吊装，
安装高度距地约 1.6~1.8m。
CH 4 检测仪安装于管廊含污水管的舱室内部，以及人员出入口和通风口等处，
CH 4 检测仪采用舱室顶部吊装时，安装高度距板顶约 0.3m；安装于管道阀门处等地时，
安装高度高出释放源 0.5~2m。
H 2 S 检测仪安装于管廊含污水管的舱室内部，以及人员出入口和通风口等处，由
于 H 2 S 气体比空气重，安装高度距地坪约 0.3~0.6m。
第三节 安全防范系统
一、安全防范系统的组成
综合管廊的安全防范系统主要包括入侵报警子系统、视频安防监控子系统、出入
口控制子系统和电子巡查子系统等几个部分。综合管廊内平时几乎无人值守，工作人
员基本位于监控中心，通过安全防范系统，能够有效提高对管廊各区域的日常管理，
降低值守和巡查的劳动强度。
安全防范系统的结构模式按其规模大小、复杂程度可有多种构建模式。按照系统
集成度的高低，安全防范系统分为集成式、组合式、分散式三种类型。
（一）集成式安全防范系统的安全管理系统
安全管理系统设置在监控中心内，应能通过统一的管理信息平台将监控中心设备
与各子系统设备联网，实现由监控中心对各子系统的自动化管理与监控。安全管理系
统的故障应不影响各子系统的运行；某一子系统的故障应不影响其他子系统的运行。
应能对各子系统的运行状态进行监测和控制，应能对系统运行状况和报警信息数
据等进行记录和显示。应设置足够容量的数据库。
