» 第十章 城市综合管廊监控与报警系统
PLC、工业以太网交换机和 UPS 等。将各区间的 PLC 进行组网通信，最终形成整个
监控网络。
② PLC+I/0 架构。在每个区域变电所内对应的区域内设置 1 套 PLC 控制器控制
多个防火分区，在每个防火分区的 ACU 内设置远程 I/O 站或者 RTU 站方式，通过组
网形成整个监控网络。

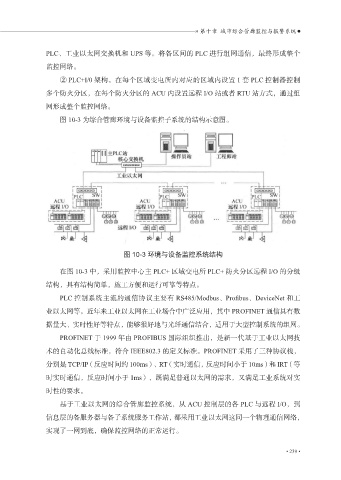

图 10-3 为综合管廊环境与设备监控子系统的结构示意图。
图 10-3 环境与设备监控系统结构
在图 10-3 中，采用监控中心主 PLC+ 区域变电所 PLC+ 防火分区远程 I/O 的分级
结构，具有结构简单，施工方便和运行可靠等特点。
PLC 控制系统主流的通信协议主要有 RS485/Modbus、Profibus、DeviceNet 和工
业以太网等。近年来工业以太网在工业场合中广泛应用，其中 PROFINET 通信具有数
据量大、实时性好等特点，能够很好地与光纤通信结合，适用于大型控制系统的组网。
PROFINET 于 1999 年由 PROFIBUS 国际组织推出，是新一代基于工业以太网技
术的自动化总线标准，符合 IEEE802.3 的定义标准。PROFINET 采用了三种协议栈，
分别是 TCP/IP（反应时间约 100ms）、RT（实时通信，反应时间小于 10ms）和 IRT（等
时实时通信，反应时间小于 1ms），既满足普通以太网的需求，又满足工业系统对实
时性的要求。
基于工业以太网的综合管廊监控系统，从 ACU 控制层的各 PLC 与远程 I/O，到
信息层的各服务器与各子系统服务工作站，都采用工业以太网这同一个物理通信网络，
实现了一网到底，确保监控网络的正常运行。
