预先编制的保安人员巡查程序，通过信息识读器或其他方式对保安人员巡逻的工作状
态（是否准时、是否遵守顺序等）进行监督、记录，并能对意外情况及时报警。
二、安全防范系统的结构
综合管廊安全防范系统通常采用底层交换机 + 汇聚交换机 + 核心交换机的形式，
将各处的安全防范设备及子系统组网。采用以太网网络的架构，完成信息的传输，安
全防范系统结构应该和整个监控与报警系统的结构保持一致。按照 ACU 单元的设置
情况，配置现场的底层交换机；按照区段的划分情况，设置区段内的汇聚交换机。
有些项目在实施过程中，考虑到安全防范系统中含有视频监控，其数据量比环境
与设备监控系统、火灾自动报警系统等的大得多。当管廊规模超过一定范围时，共用
一套通信传输网络可能无法满足高清视频监控的需求。将安全防范系统的传输网络和
环境与设备监控系统等共用网络独立开来，采用独立的交换机及网络，保证信息的互
不干扰，满足使用要求。

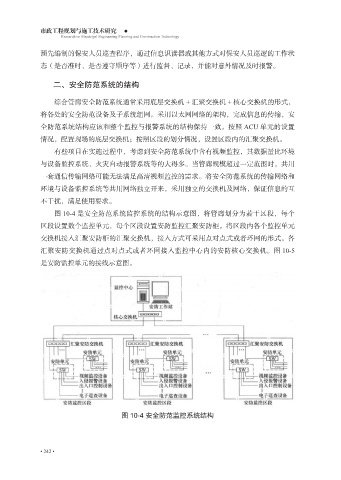

图 10-4 是安全防范系统监控系统的结构示意图，将管廊划分为若干区段，每个
区段设置数个监控单元，每个区段设置安防监控汇聚安防柜。将区段内各个监控单元
交换机接入汇聚安防柜的汇聚交换机，接入方式可采用点对点式或者环网的形式。各
汇聚安防交换机通过点对点式或者环网接入监控中心内的安防核心交换机。图 10-5
是安防监控单元的接线示意图。
图 10-4 安全防范监控系统结构
