中控室布置要求包括：布置在便于运行人员巡视检查、电缆较短、避开噪声、朝
向良好和进出方便的地方；当整个监控中心为多层建筑时，其中控室一般设在上层：
各类屏的布置要求监视、调试方便，力求紧凑，并应注意整齐美观。
设备区内主要布置各类机柜，具体包括视频监控机柜、安防机柜、通信机柜、综
合布线机柜、服务器柜、UPS 柜、统一管理平台机柜和火灾自动报警机柜等。此外还
须设置消防控制系统的监控中心，其消防设备采用集中设置，与其他设备之间有明显
的分隔。图 12-1 给出了控制中心的典型布置。

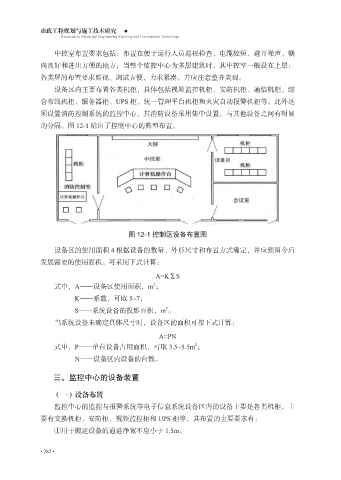

图 12-1 控制区设备布置图
设备区的使用面积 4 根据设备的数量、外形尺寸和布置方式确定，并应预留今后
发展需要的使用面积。可采用下式计算：
A=KΣS
2
式中，A—设备区使用面积，m ；
K—系数，可取 5~7；
2
S—系统设备的投影面积，m 。
当系统设备未确定具体尺寸时，设备区的面积可按下式计算：
A=PN
2
式中，P—单台设备占用面积，可取 3.5~5.5m ；
N—设备区内设备的台数。
三、监控中心的设备装置
（一）设备布置
监控中心的监控与报警系统等电子信息系统设备区内的设备主要是各类机柜，主
要有交换机柜、安防柜、视频监控柜和 UPS 柜等，其布置的主要要求有：
①用于搬运设备的通道净宽不应小于 1.5m。
