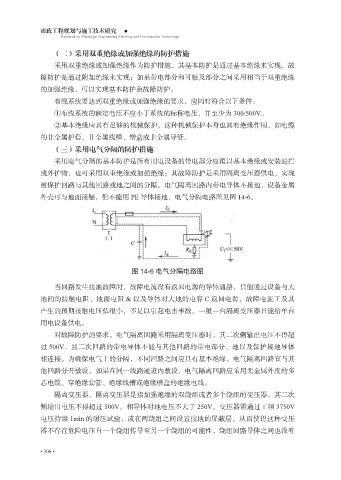

（二）采用双重绝缘或加强绝缘的防护措施
采用双重绝缘或加强绝缘作为防护措施，其基本防护是通过基本绝缘来实现，故
障防护是通过附加绝缘来实现；如果带电部分和可触及部分之间采用相当于双重绝缘
的加强绝缘，可以实现基本防护兼故障防护。
布线系统要达到双重绝缘或加强绝缘的要求，应同时符合以下条件：
①布线系统的额定电压不应小于系统的标称电压，并至少为 300/500V。
②基本绝缘应具有足够的机械保护，这种机械保护本身也具有绝缘作用，如电缆
的非金属护套，非金属线槽、僧盒或非金属导管。
（三）采用电气分隔的防护措施
采用电气分隔的基本防护是所有用电设备的带电部分应覆以基本绝缘或安装遮拦
或外护物，也可采用双重绝缘或加强绝缘；其故障防护是采用隔离变压器供电，实现
被保护回路与其他回路或地之间的分隔。电气隔离回路内带电导体不接地，设备金属
外壳可与地面接触，但不能用 PE 导体接地，电气分隔电路图见图 14-6。
图 14-6 电气分隔电路图
当回路发生接地故障时，故障电流没有返回电源的导体通路，只能通过设备与大
地间的接触电阻、地面电阻 & 以及导体对大地的电容 C 返回电源，故障电流工及其
产生的预期接触电压仏很小，不足以引起电击事故。一般一台隔离变压器只能给单台
用电设备供电。
对故障防护的要求。电气隔离回路采用隔离变压器时，其二次侧输出电压不得超
过 500V，且二次回路的带电导体不能与其他回路的带电部分、地以及保护接地导体
相连接。为确保电气上的分隔，不同回路之间应具有基本绝缘。电气隔离回路宜与其
他回路分开敷设。如果在同一线路通道内敷设，电气隔离回路应采用无金属外皮的多
芯电缆、穿绝缘套管、绝缘线槽或绝缘槽盒的绝缘电线。
隔离变压器。隔离变压器是指加强绝缘的双绕组或者多个绕组的变压器，其二次
侧输出电压不得超过 500V。相导体对地电压不大于 250V。变压器需通过工频 3750V
电压持续 1min 的耐压试验，或在两绕组之间设置接地的屏蔽层，从而使得这种变压
器不存在危险电压自一个绕组传导至另一个绕组的可能性，绕组回路导体之间也没有
