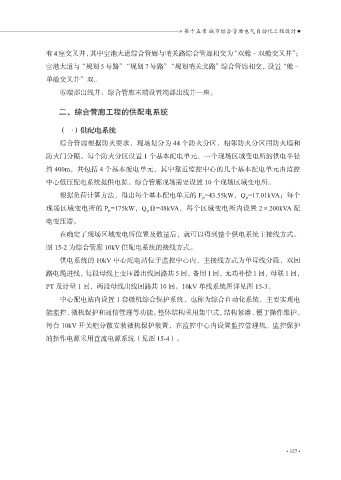

有 4 座交叉井，其中空港大道综合管廊与哨关路综合管廊相交为“双舱－双舱交叉井”；
空港大道与“规划 5 号路”“规划 7 号路”“规划哨关北路”综合管廊相交，设置“舱－
单舱交叉井”双。

⑥端部出线井：综合管廊末端设置端部出线井一座。

二、综合管廊工程的供配电系统

（一）供配电系统

综合管廊根据防火要求，现场划分为 44 个防火分区，相邻防火分区用防火墙和
防火门分隔。每个防火分区设置 1 个基本配电单元，一个现场区域变电所的供电半径

约 400m，共包括 4 个基本配电单元，其中靠近监控中心的几个基本配电单元由监控
中心低压配电系统提供电源。综合管廊现场需要设置 10 个现场区域变电所。

根据负荷计算方法，得出每个基本配电单元的 F js =43.55kW，Q js =17.01kVA；每个
现场区域变电所的 P js =175kW，Q js Ω=48kVA，每个区域变电所内设置 2×200kVA 配

电变压器。
在确定了现场区域变电所位置及数量后，就可以得到整个供电系统主接线方式。

图 15-2 为综合管廊 10kV 供配电系统的接线方式。
供电系统的 10kV 中心配电站位于监控中心内，主接线方式为单母线分段，双回

路电缆进线，每段母线上变压器出线回路共 5 回，备用 1 回，无功补偿 1 回，母联 1 回，
PT 及计量 1 回，两段母线出线回路共 10 回。10kV 单线系统图详见图 15-3。

中心配电站内设置 1 套微机综合保护系统，也称为综合自动化系统，主要实现电
能监控、微机保护和通信管理等功能。整体结构采用集中式，结构紧凑、便于操作维护。

每台 10kV 开关柜分散安装微机保护装置，在监控中心内设置监控管理机。监控保护
的操作电源采用直流电源系统（见图 15-4）。
