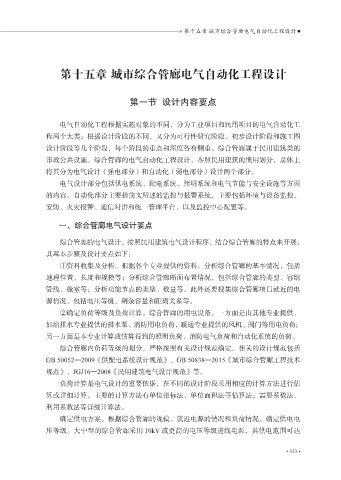

第十五章 城市综合管廊电气自动化工程设计

第一节 设计内容要点

电气自动化工程根据实施对象的不同，分为工业项目和民用项目的电气自动化工

程两个大类；根据设计阶段的不同，又分为可行性研究阶段、初步设计阶段和施工图
设计阶段等几个阶段，每个阶段的重点和深度各有侧重。综合管廊属于民用建筑类的
市政公共设施，综合管廊的电气自动化工程设计，参照民用建筑的惯用划分，总体上
将其分为电气设计（强电部分）和自动化（弱电部分）设计两个部分。
电气设计部分包括供电系统、配电系统、照明系统和电气节能与安全设施等方面

的内容。自动化部分主要指前文所述的监控与报警系统，主要包括环境与设备监控、
安防、火灾报警、通信对讲和统一管理平台，以及监控中心配置等。

一、综合管廊电气设计要点

综合管廊的电气设计，按照民用建筑电气设计程序，结合综合管廊的特点来开展，
其基本步骤及设计要点如下：
①资料收集及分析。根据各个专业提供的资料，分析综合管廊的基本情况，包括
地理位置、长度和规模等；分析综合管廊断面布置情况，包括综合管廊的类型、容纳

管线、舱室等；分析功能节点的类型、数量等。此外还要搜集综合管廊项目就近的电
源情况，包括电压等级、剩余容量和距离关系等。
②确定负荷等级及负荷计算。综合管廊的用电设备，一方面是由其他专业提供，

如给排水专业提供的排水泵、消防用电负荷，暖通专业提供的风机、阀门等用电负荷；
另一方面是本专业计算或估算得到的照明负荷、消防电气负荷和自动化系统的负荷。
综合管廊内负荷等级的划分，严格按照有关设计规范确定。相关的设计规范包括
GB 50052—2009《供配电系统设计规范》、GB 50838—2015《城市综合管廊工程技术

规范》、JGJ16—2008《民用建筑电气设计规范》等。
负荷计算是电气设计的重要依据，在不同的设计阶段采用相应的计算方法进行估
算或详细计算。主要的计算方法有单位指标法、单位面积法等估算法；需要系数法、
利用系数法等详细计算法。

确定供电方案。根据综合管廊的规模、就近电源的情况和负荷情况，确定供电电
压等级。大中型的综合管廊采用 10kV 或更高的电压等级进线电源，其供电范围可达
