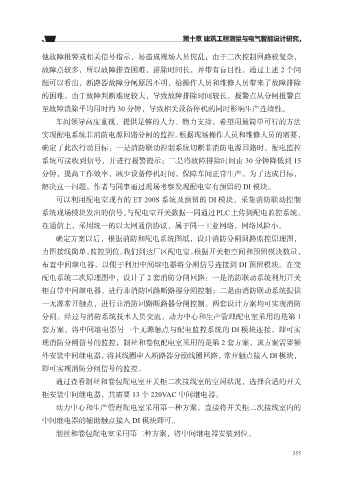

第十章 建筑工程测量与电气智能设计研究

他故障报警或相关信号指示，易造成现场人员慌乱；由于二次控制回路较复杂，

故障点较多，所以故障排查困难，排除时间长，并带有盲目性。通过上述 2 个问
题可以看出，断路器故障分闸原因不明，给操作人员和维修人员带来了故障排除
的困难。由于故障判断难度较大，导致故障排除时间较长，报警点从分闸报警直
至故障消除平均用时约 30 分钟，导致相关设备停机的同时影响生产连续性。

车间领导高度重视，提供足够的人力、物力支持，希望用最简单可行的方法
实现配电系统非消防电源回路分闸的监控。根据现场操作人员和维修人员的需要，

确定了此次行动目标：一是消防联动控制系统切断非消防电源回路时，配电监控
系统可接收到信号，并进行报警提示；二是将故障排除时间由 30 分钟降低到 15
分钟，提高工作效率，减少设备停机时间，保障车间正常生产。为了达成目标，
解决这一问题，作者与同事通过现场考察发现配电室有预留的 DI 模块。

可以利用配电室现有的 ET 200S 系统及预留的 DI 模块，采集消防联动控制
系统现场模块发出的信号，与配电室开关数据一同通过PLC上传到配电监控系统。
在通信上，采用统一的以太网通信协议，属于同一工业网络，网络风险小。

确定方案以后，根据消防和配电系统图纸，设计消防分闸回路监控原理图，
力图接线简单，监控到位。我们到达厂区配电室，根据开关柜空间和预留模块数量，
布置中间继电器，以便于利用中间继电器将分闸信号连接到 DI 预留模块。在变
配电系统二次原理图中，设计了 2 套消防分闸回路：一是消防联动系统利用开关

柜自带中间继电器，进行非消防回路断路器分闸控制；二是由消防联动系统提供
一无源常开触点，进行非消防回路断路器分闸控制。两套设计方案均可实现消防
分闸。经过与消防系统技术人员交流，动力中心和生产管理配电室采用的是第 1

套方案，将中间继电器另一个无源触点与配电监控系统的 DI 模块连接，即可实
现消防分闸信号的监控；制丝和卷包配电室采用的是第 2 套方案，该方案需要额
外安装中间继电器，将其线圈串入断路器分励线圈回路，常开触点接入 DI 模块，
即可实现消防分闸信号的监控。

通过查看制丝和卷包配电室开关柜二次接线室的空间状况，选择合适的开关
柜安装中间继电器，共需要 13 个 220VAC 中间继电器。

动力中心和生产管理配电室采用第一种方案，直接将开关柜二次接线室内的
中间继电器的辅助触点接入 DI 模块即可。
制丝和卷包配电室采用第二种方案，将中间继电器安装到位。
