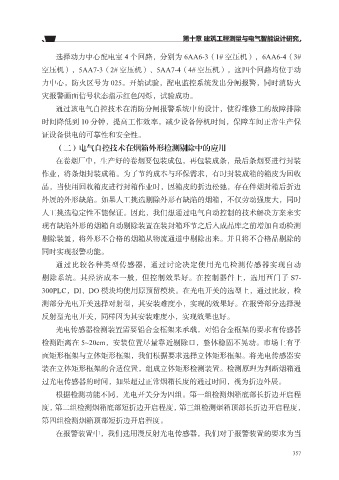

第十章 建筑工程测量与电气智能设计研究

选择动力中心配电室 4 个回路，分别为 6AA6-3（1# 空压机），6AA6-4（3#

空压机），5AA7-3（2# 空压机）、5AA7-4（4# 空压机），这四个回路均位于动
力中心，防火区号为 025。开始试验，配电监控系统发出分闸报警，同时消防火
灾报警画面信号状态指示红色闪烁，试验成功。
通过该电气自控技术在消防分闸报警系统中的设计，使得维修工的故障排除

时间降低到 10 分钟，提高工作效率，减少设备停机时间，保障车间正常生产保
证设备供电的可靠性和安全性。
（二）电气自控技术在烟箱外形检测剔除中的应用

在卷烟厂中，生产好的卷烟要包装成包，再包装成条，最后条烟要进行封装
作业，将条烟封装成箱。为了节约成本与环保需求，有时封装成箱的箱皮为回收
品，当使用回收箱皮进行封箱作业时，因箱皮的折边松弛，存在件烟封箱后折边

外展的外形缺陷。如果人工挑选剔除外形有缺陷的烟箱，不仅劳动强度大，同时
人工挑选稳定性不能保证。因此，我们想通过电气自动控制的技术解决方案来实
现有缺陷外形的烟箱自动剔除装置在装封箱环节之后入成品库之前增加自动检测

剔除装置，将外形不合格的烟箱从物流通道中剔除出来。并且将不合格品剔除的
同时实现报警功能。
通过比较各种类型传感器，通过讨论决定使用光电检测传感器实现自动
剔除系统。其经济成本一般，但控制效果好。在控制器件上，选用西门子 S7-

300PLC，Dl、DO 模块均使用原预留模块。在光电开关的选型上，通过比较，检
测部分光电开关选择对射型，其安装难度小，实现的效果好。在报警部分选择漫
反射型光电开关，同样因为其安装难度小，实现效果也好。

光电传感器检测装置需要铝合金框架来承载，对铝合金框架的要求有传感器
检测距离在 5~20cm，安装位置尽量靠近剔除口，整体稳固不晃动。市场上有平
面矩形框架与立体矩形框架，我们根据要求选择立体矩形框架。将光电传感器安
装在立体矩形框架的合适位置，组成立体矩形检测装置。检测原理为判断烟箱通

过光电传感器的时间，如果超过正常烟箱长度的通过时间，视为折边外展。
根据检测功能不同，光电开关分为四组。第一组检测烟箱底部长折边开启程

度，第二组检测烟箱底部短折边开启程度，第三组检测烟箱顶部长折边开启程度，
第四组检测烟箱顶部短折边开启程度。
在报警装置中，我们选用漫反射光电传感器，我们对于报警装置的要求为当

357
