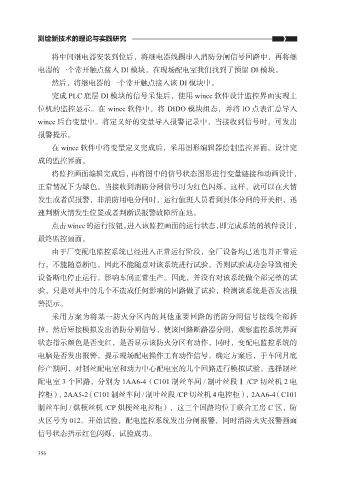

将中间继电器安装到位后，将继电器线圈串入消防分闸信号回路中，再将继

电器的一个常开触点接入 DI 模块。在现场配电室我们找到了预留 DI 模块。
然后，将继电器的一个常开触点接入该 DI 模块中。
完成 PLC 底层 DI 模块的信号采集后，使用 wincc 软件设计监控界面实现上
位机的监控显示。在 wincc 软件中，将 DIDO 模块组态，并将 IO 点表汇总导入

wincc 后台变量中。将定义好的变量导入报警记录中，当接收到信号时，可发出
报警提示。

在 wincc 软件中将变量定义完成后，采用图形编辑器绘制监控界面。设计完
成的监控界面。
将监控画面编辑完成后，再将图中的信号状态图形进行变量链接和动画设计，
正常情况下为绿色，当接收到消防分闸信号时为红色闪烁。这样，就可以在火情

发生或者误报警，非消防用电分闸时，运行值班人员看到具体分闸的开关柜，迅
速判断火情发生位置或者判断误报警故障所在地。
点击wincc的运行按钮，进入该监控画面的运行状态，即完成系统的软件设计，

最终监控画面。
由于厂变配电监控系统已经进入正常运行阶段，全厂设备均已送电并正常运
行，不能随意断电，因此不能随意对该系统进行试验，否则试验成功会导致相关
设备断电停止运行，影响车间正常生产。因此，并没有对该系统做全部完整的试

验，只是对其中的几个不造成任何影响的回路做了试验，检测该系统是否发出报
警提示。
采用方案为将某一防火分区内的其他重要回路的消防分闸信号接线全部拆

掉，然后短接模拟发出消防分闸信号，使该回路断路器分闸，观察监控系统界面
状态指示颜色是否变红，是否显示该防火分区有动作，同时，变配电监控系统的
电脑是否发出报警，提示现场配电操作工有动作信号。确定方案后，于车间月底
停产期间，对制丝配电室和动力中心配电室的几个回路进行模拟试验。选择制丝

配电室 3 个回路，分别为 1AA6-4（C101 制丝车间 / 制叶丝段Ⅰ /CP 切丝机 2 电
控柜），2AA5-2（C101 制丝车间 / 制叶丝段 /CP 切丝机 4 电控柜），2AA6-4（C101

制丝车间 / 烘梗丝机 /CP 烘梗丝电控柜），这三个回路均位于联合工房 C 区，防
火区号为 012。开始试验，配电监控系统发出分闸报警，同时消防火灾报警画面
信号状态指示红色闪烁，试验成功。
