水文地质勘察技术研究

具体位置：自肖家沟煤矿主平铜与 +431m 水平巷交叉处，沿 +431m 水平巷向

北、向南分别前行，在该区段上沿巷道东侧帮探测，此测线长度分别为 75m 和
425m。
（1）瞬变电磁法
一是设备仪器。进行瞬变电磁法勘探时采用两套矿井瞬变电磁仪，分别是加

拿大 PROTEM-47 瞬变电磁仪和福建华虹本安型瞬变电磁仪，通过两套仪器可以
达到相互验证的效果。
二是技术方法为与地面探测区域形成互补，更加精细探测采空及采空积水边

界，选择位置合适的巷道，使用多种物探手段，综合解释查明积水情况。由于靠
近老采空区的巷道多已废弃、垮塌，在矿方人员大力配合下，选择了在清理过的
肖家沟煤矿 +431m 水平南、北巷进行井下探测工作。
矿井下采用的是偶极瞬变电磁法，将接收线圈与发射线圈位于同一侧帮上，
两者中心相距约 10 米，探测方向垂直于该侧帮向内，探测深度达 100m，每个测

点相距 5m，发射线圈采用 2m×2m，发射频率 25Hz，时间窗口为 20 门，发射
电流 18A，积分时间 70~90s，测量道数 30 门，如下图 2-4 所示。

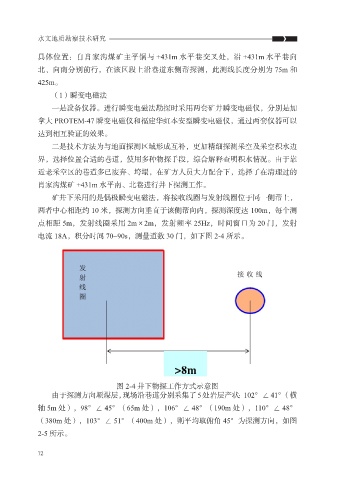

图 2-4 井下物探工作方式示意图
由于探测方向顺煤层，现场沿巷道分别采集了5处岩层产状：102°∠41°（横

轴 5m 处），98°∠ 45°（65m 处），106°∠ 48°（190m 处），110°∠ 48°
（380m 处），103°∠ 51°（400m 处），则平均取俯角 45°为探测方向，如图
2-5 所示。
