第二章 水文地质勘探

水平北巷相同测线上采集数据。

从图 2-8 可见，第一，沿深度方向盲区为 0~5m，探测深度仅 40m；第二，
与图 2-7 相比，在相同数据段（深度范围 20~40m）电阻率高低相对分布形态
基本一致，但其绝对值差别较大：PROTEM-47 所得电阻率值为 0.001~3162e-m，

华虹本安型瞬变电磁仪所得电阻率值为 0.5~10.5m。由于两者采取的设备不同，
装置也存在一定差异，前者是用偶极装置探测，后者是采取共线装置探测，可见

偶极装置的探测效果优于共线装置的探测效果。

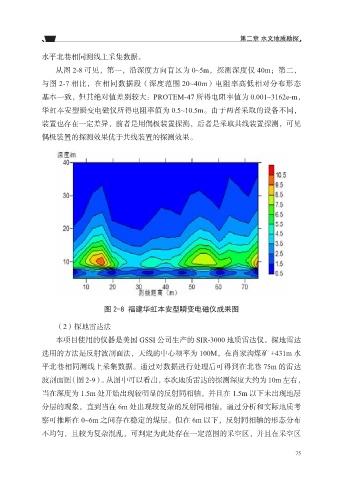

图 2-8 福建华虹本安型瞬变电磁仪成果图

（2）探地雷达法

本项目使用的仪器是美国 GSSI 公司生产的 SIR-3000 地质雷达仪。探地雷达
选用的方法是反射波剖面法，天线的中心频率为 100M，在肖家沟煤矿 +431m 水
平北巷相同测线上采集数据。通过对数据进行处理后可得到在北巷 75m 的雷达

波剖面图（图 2-9）。从图中可以看出，本次地质雷达的探测深度大约为 10m 左右，
当在深度为 1.5m 处开始出现较明显的反射同相轴，并且在 1.5m 以下未出现地层
分层的现象，直到当在 6m 处出现较复杂的反射同相轴，通过分析和实际地质考

察可推断在 0~6m 之间存在稳定的煤层。但在 6m 以下，反射同相轴的形态分布
不均匀，且较为复杂混乱，可判定为此处存在一定范围的采空区，并且在采空区

75
