水文地质勘察技术研究

中可能存在部分煤层坍塌的状况。

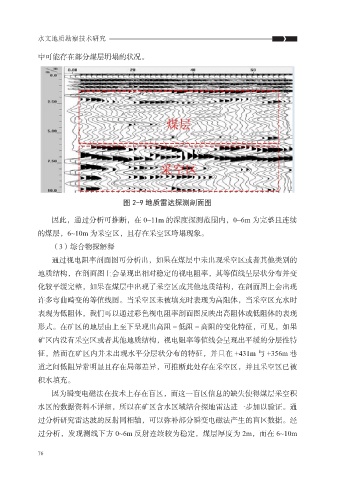

图 2-9 地质雷达探测剖面图

因此，通过分析可推断，在 0~11m 的深度探测范围内，0~6m 为完整且连续

的煤层，6~10m 为采空区，且存在采空区垮塌现象。
（3）综合物探解释
通过视电阻率剖面图可分析出，如果在煤层中未出现采空区或者其他类别的

地质结构，在剖面图上会显现出相对稳定的视电阻率，其等值线呈层状分布并变
化较平缓完整，如果在煤层中出现了采空区或其他地质结构，在剖面图上会出现
许多弯曲畸变的等值线图。当采空区未被填充时表现为高阻体，当采空区充水时

表现为低阻体，我们可以通过彩色视电阻率剖面图反映出高阻体或低阻体的表现
形式。在矿区的地层由上至下呈现出高阻－低阻－高阻的变化特征，可见，如果

矿区内没有采空区或者其他地质结构，视电阻率等值线会呈现出平缓的分层性特
征，然而在矿区内并未出现水平分层状分布的特征，并且在 +431m 与 +356m 巷
道之间低阻异常明显且存在局部差异，可推断此处存在采空区，并且采空区已被

积水填充。
因为瞬变电磁法在技术上存在盲区，而这一盲区信息的缺失使得煤层采空积
水区的数据资料不详细，所以在矿区含水区域结合探地雷达进一步加以验证。通

过分析研究雷达波的反射同相轴，可以弥补部分瞬变电磁法产生的盲区数据。经
过分析，发现测线下方 0~6m 反射连续较为稳定，煤层厚度为 2m，而在 6~10m

76
