第二章 水文地质勘探

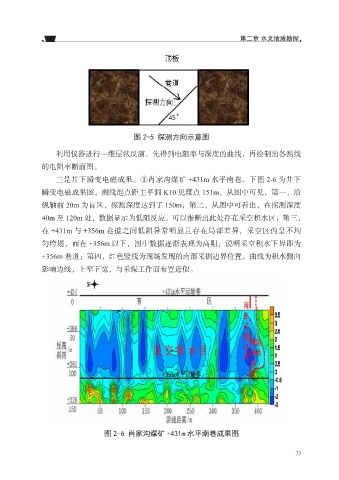

图 2-5 探测方向示意图
利用仪器进行一维层状反演，先得到电阻率与深度的曲线，再绘制出各测线

的电阻率断面图。
三是井下瞬变电磁成果。①肖家沟煤矿 +431m 水平南巷。下图 2-6 为井下
瞬变电磁成果图，测线起点距主平洞 K10 见煤点 151m。从图中可见，第一，沿

纵轴前 20m 为盲区，探测深度达到了 150m；第二，从图中可看出，在探测深度
40m 至 120m 处，数据显示为低阻反应，可以推断出此处存在采空积水区；第三，
在 +431m 与 +356m 巷道之间低阻异常明显且存在局部差异，采空区内呈不均
匀垮塌，而在 +356m 以下，图中数据逐渐表现为高阻，说明采空积水下界即为

+356m 巷道；第四，红色竖线为现场发现的南部采掘边界位置，曲线为积水侧向
影响边线，上窄下宽，与采煤工作面布置近似。

图 2-6 肖家沟煤矿 +431m 水平南巷成果图
