水文地质勘察技术研究

②肖家沟煤矿 +431m 水平北巷。下图 2-7 为井下瞬变电磁成果图，由于探测

方向顺煤层，现场沿巷道分别采集了 3 处岩层产状：95° L47°（横轴 5m 处），
92° L44°（30m 处），103° L47°（70m 处），则平均取俯角 45°为探测方向。
测线起点距电缆上山口 5m。
从图中可见，第一，沿纵轴前 20m 为盲区，探测深度达到了 150m；第二，

在探测深度 50m 至 120m 处，数据呈现低阻反应，说明此处可能存在采空积水区，
这一结果与在同一水平运输巷探测的南巷数据结果基本一致；第三，在 +431m
与 +356m 巷道之间低阻异常明显且存在局部差异，采空区内呈不均匀垮塌，而

在 +350m 以下区内的低阻现象逐渐消退，可说明采空积水下界即为 +350m 巷道，
并且在运输巷道内也可能存在一定积水。

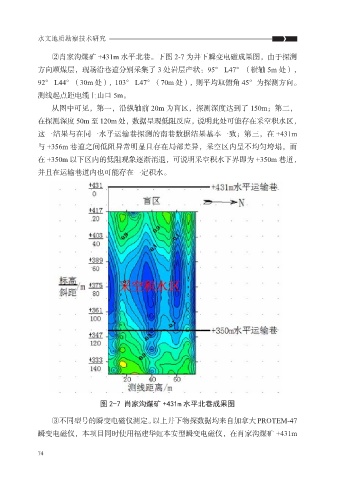

图 2-7 肖家沟煤矿 +431m 水平北巷成果图

③不同型号的瞬变电磁仪测定。以上井下物探数据均来自加拿大 PROTEM-47
瞬变电磁仪，本项目同时使用福建华虹本安型瞬变电磁仪，在肖家沟煤矿 +431m

74
