内的电网称为配电网。根据其结构，电网可分为开放式电网和封闭式电网。用户
只能从一个方向接收电力的电网称为开放电网。用户可以从两个或多个方向获得
电力的电网称为封闭电网。

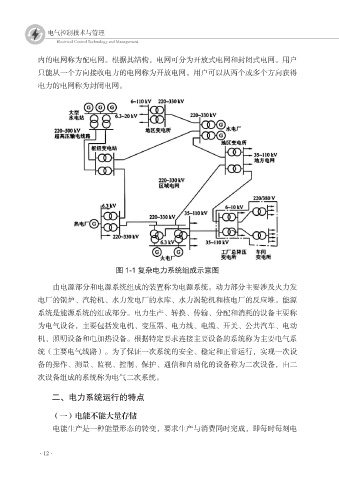

图 1-1 复杂电力系统组成示意图

由电源部分和电源系统组成的装置称为电源系统。动力部分主要涉及火力发
电厂的锅炉、汽轮机、水力发电厂的水库、水力涡轮机和核电厂的反应堆。能源

系统是能源系统的组成部分。电力生产、转换、传输、分配和消耗的设备主要称
为电气设备，主要包括发电机、变压器、电力线、电缆、开关、公共汽车、电动
机、照明设备和电加热设备。根据特定要求连接主要设备的系统称为主要电气系

统（主要电气线路）。为了保证一次系统的安全、稳定和正常运行，实现一次设
备的操作、测量、监视、控制、保护、通信和自动化的设备称为二次设备，由二
次设备组成的系统称为电气二次系统。

二、电力系统运行的特点

（一）电能不能大量存储
电能生产是一种能量形态的转变，要求生产与消费同时完成，即每时每刻电
