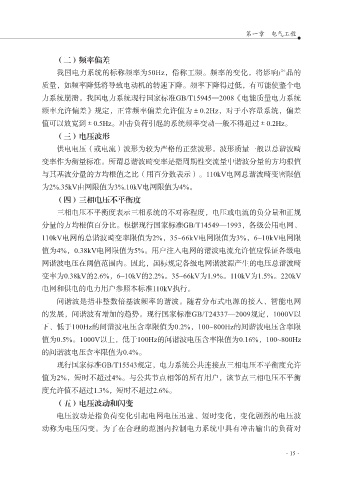

第一章 电气工程

（二）频率偏差
我国电力系统的标称频率为50Hz，俗称工频。频率的变化，将影响产品的
质量，如频率降低将导致电动机的转速下降。频率下降得过低，有可能使整个电

力系统崩溃。我国电力系统现行国家标准GB/T15945—2008《电能质量电力系统
频率允许偏差》规定，正常频率偏差允许值为±0.2Hz，对于小容量系统，偏差
值可以放宽到±0.5Hz。冲击负荷引起的系统频率变动一般不得超过±0.2Hz。
（三）电压波形

供电电压（或电流）波形为较为严格的正弦波形。波形质量一般以总谐波畸
变率作为衡量标准。所谓总谐波畸变率是指周期性交流量中谐波分量的方均根值
与其基波分量的方均根值之比（用百分数表示）。110kV电网总谐波畸变密限值
为2%.35kV由网限值为3%.10kV电网限值为4%。

（四）三相电压不平衡度
三相电压不平衡度表示三相系统的不对称程度，电压或电流的负分量和正规
分量的方均根值百分比。根据现行国家标准GB/T14549—1993，各级公用电网、
110kV电网的总谐波畸变率限值为2%，35~66kV电网限值为3%，6~10kV电网限

值为4%，0.38kV电网限值为5%。用户注入电网的谐波电流允许值应保证各级电
网谐波电压在阈值范围内。因此，国标规定各级电网谐波源产生的电压总谐波畸
变率为0.38kV的2.6%，6~10kV的2.2%。35~66kV为1.9%。110kV为1.5%。220kV
电网和供电的电力用户参照本标准110kV执行。

间谐波是指非整数倍基波频率的谐波。随着分布式电源的接入、智能电网
的发展，间谐波有增加的趋势。现行国家标准GB/T24337—2009规定，1000V以
下、低于100Hz的间谐波电压含率限值为0.2%，100~800Hz的间谐波电压含率限
值为0.5%。1000V以上，低于100Hz的间谐波电压含率限值为0.16%，100~800Hz

的间谐波电压含率限值为0.4%。
现行国家标准GB/T15543规定，电力系统公共连接点三相电压不平衡度允许
值为2%，短时不超过4%。与公共节点相邻的所有用户，该节点三相电压不平衡
度允许值不超过1.3%，短时不超过2.6%。

（五）电压波动和闪变
电压波动是指负荷变化引起电网电压迅速、短时变化，变化剧烈的电压波
动称为电压闪变。为了在合理的范围内控制电力系统中具有冲击输出的负荷对

·15·
