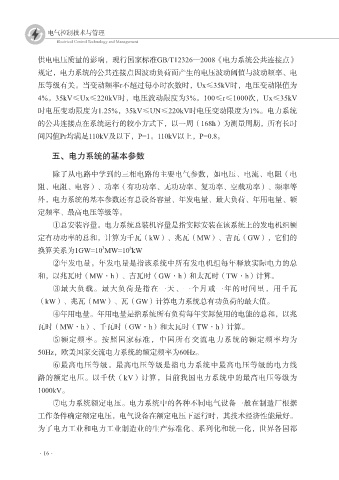

电气控制技术与管理
Electrical Control Technology and Management
供电电压质量的影响，现行国家标准GB/T12326—2008《电力系统公共连接点》
规定，电力系统的公共连接点因波动负荷而产生的电压波动阈值与波动频率、电
压等级有关。当变动频率r不超过每小时次数时，Ux≤35kV时，电压变动限值为
4%。35kV≤Ux≤220kV时，电压波动限度为3%。100≤r≤1000次，Ux≤35kV
时电压变动限度为1.25%，35kV≤UN≤220kV时电压变动限度为1%。电力系统
的公共连接点在系统运行的较小方式下，以一周（168h）为测量周期，所有长时
间闪值Pr均满足110kV及以下，P=1。110kV以上，P=0.8。
五、电力系统的基本参数
除了从电路中学到的三相电路的主要电气参数，如电压、电流、电阻（电
阻、电阻、电容）、功率（有功功率、无功功率、复功率、空载功率）、频率等
外，电力系统的基本参数还有总设备容量、年发电量、最大负荷、年用电量、额
定频率、最高电压等级等。
①总安装容量。电力系统总装机容量是指实际安装在该系统上的发电机组额
定有功功率的总和，计算为千瓦（kW）、兆瓦（MW）、吉瓦（GW），它们的
3
6
换算关系为1GW=10 MW=10 kW
②年发电量。年发电量是指该系统中所有发电机组每年释放实际电力的总
和，以兆瓦时（MW·h）、吉瓦时（GW·h）和太瓦时（TW·h）计算。
③最大负载。最大负荷是指在一天、一个月或一年的时间里，用千瓦
（kW）、兆瓦（MW）、瓦（GW）计算电力系统总有功负荷的最大值。
④年用电量。年用电量是指系统所有负荷每年实际使用的电能的总和，以兆
瓦时（MW·h）、千瓦时（GW·h）和太瓦时（TW·h）计算。
⑤额定频率。按照国家标准，中国所有交流电力系统的额定频率均为
50Hz，欧美国家交流电力系统的额定频率为60Hz。
⑥最高电压等级。最高电压等级是指电力系统中最高电压等级的电力线
路的额定电压。以千伏（kV）计算，目前我国电力系统中的最高电压等级为
1000kV。
⑦电力系统额定电压。电力系统中的各种不同电气设备一般在制造厂根据
工作条件确定额定电压，电气设备在额定电压下运行时，其技术经济性能最好。
为了电力工业和电力工业制造业的生产标准化、系列化和统一化，世界各国都
