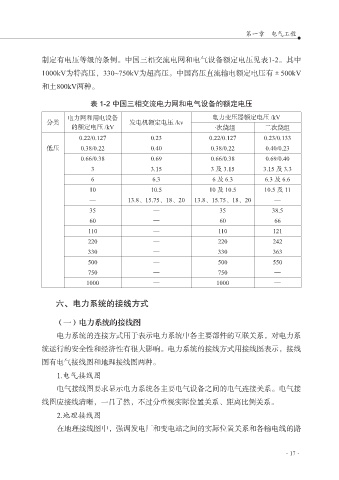

第一章 电气工程

制定有电压等级的条例。中国三相交流电网和电气设备额定电压见表1-2。其中
1000kV为特高压，330~750kV为超高压。中国高压直流输电额定电压有±500kV

和土800kV两种。

表 1-2 中国三相交流电力网和电气设备的额定电压
电力网和用电设备 电力变压器额定电压 /kV
分类 发电机额定电压 /kv
的额定电压 /kV 一次绕组 二次绕组
0.22/0.127 0.23 0.22/0.127 0.23/0.133
低压 0.38/0.22 0.40 0.38/0.22 0.40/0.23
0.66/0.38 0.69 0.66/0.38 0.69/0.40
3 3.15 3 及 3.15 3.15 及 3.3
6 6.3 6 及 6.3 6.3 及 6.6
10 10.5 10 及 10.5 10.5 及 11
— 13.8、15.75、18、20 13.8、15.75、18、20 —
35 — 35 38.5
60 — 60 66
110 — 110 121
220 — 220 242
330 — 330 363
500 — 500 550
750 — 750 —
1000 — 1000 —

六、电力系统的接线方式

（一）电力系统的接线图

电力系统的连接方式用于表示电力系统中各主要部件的互联关系，对电力系
统运行的安全性和经济性有很大影响。电力系统的接线方式用接线图表示，接线
图有电气接线图和地理接线图两种。

1.电气接线图
电气接线图要求显示电力系统各主要电气设备之间的电气连接关系。电气接
线图应接线清晰，一目了然，不过分重视实际位置关系、距离比例关系。

2.地理接线图
在地理接线图中，强调发电厂和变电站之间的实际位置关系和各输电线的路

·17·
