径长度，这些都是按一定比例反映的，但各电气设备之间的电气关系、连接情况
不需要详细显示。

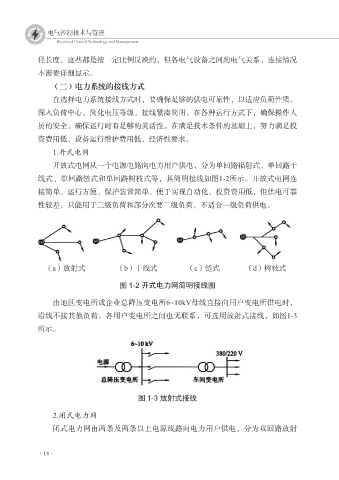

（二）电力系统的接线方式
在选择电力系统接线方式时，要确保足够的供电可靠性，以适应负荷性质。
深入负荷中心，简化电压等级，接线紧凑简明。在各种运行方式下，确保操作人
员的安全。确保运行时有足够的灵活性。在满足技术条件的基础上，努力满足投
资费用低、设备运行维护费用低、经济性要求。
1.开式电网
开放式电网从一个电源电路向电力用户供电，分为单回路辐射式、单回路干
线式、单回路链式和单回路树枝式等，其简明接线如图1-2所示。开放式电网连
接简单、运行方便、保护装置简单、便于实现自动化、投资费用低，但供电可靠
性较差，只能用于三级负荷和部分次要二级负荷，不适合一级负荷供电。
（a）放射式 （b）干线式 （c）链式 （d）树枝式
图 1-2 开式电力网简明接线图
由地区变电所或企业总降压变电所6~10kV母线直接向用户变电所供电时，
沿线不接其他负荷，各用户变电所之间也无联系，可选用放射式接线，如图1-3
所示。
图 1-3 放射式接线
2.闭式电力网
闭式电力网由两条及两条以上电源线路向电力用户供电，分为双回路放射
