第一章 电气工程

式、双回路干线式、双回路链式、双回路树枝式、环式和两端供电式，简明接线
如图1-4所示。闭式电力网供电可靠性高，运行和检修灵活，但投资大，运行操

作和继电保护复杂，适用于对一级负荷供电和电网的联络。

（a）放射式 （b）干线式 （c）链式

（d）树枝式 （e）环式 （f）两端供电式

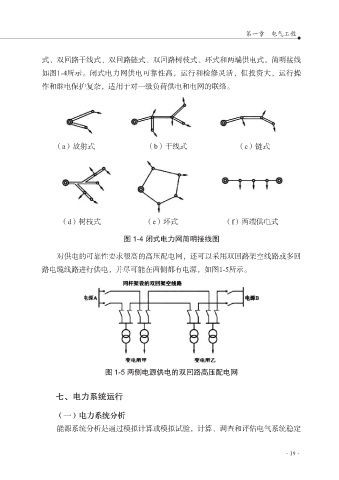

图 1-4 闭式电力网简明接线图

对供电的可靠性要求很高的高压配电网，还可以采用双回路架空线路或多回
路电缆线路进行供电，并尽可能在两侧都有电源，如图1-5所示。

图 1-5 两侧电源供电的双回路高压配电网

七、电力系统运行

（一）电力系统分析
能源系统分析是通过模拟计算或模拟试验，计算、调查和评估电气系统稳定

·19·
