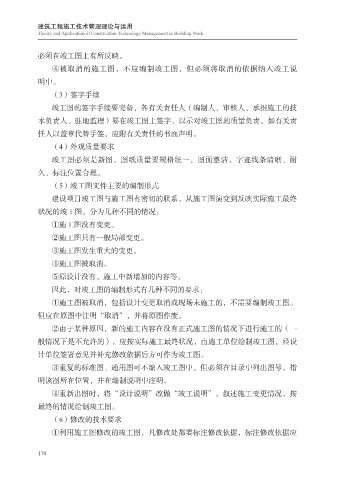

必须在竣工图上有所反映。

④被取消的施工图，不应编制竣工图，但必须将取消的依据纳入竣工说
明中。
（3）签字手续
竣工图的签字手续要完备，各有关责任人（编制人、审核人、承担施工的技

术负责人、驻地监理）要在竣工图上签字，以示对竣工图的质量负责，如有关责
任人以盖章代替手签，应附有关责任的书面声明。
（4）外观质量要求

竣工图必须是新图，图纸质量要规格统一，图面整洁，字迹线条清晰、耐
久、标注位置合理。
（5）竣工图文件主要的编制形式
建设项目竣工图与施工图有密切的联系，从施工图演变到反映实际施工最终

状况的竣工图，分为几种不同的情况：
①施工图没有变更。
②施工图只有一般局部变更。

③施工图发生重大的变更。
④施工图被取消。
⑤原设计没有，施工中新增加的内容等。

因此，对竣工图的编制形式有几种不同的要求：
①施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。
但应在原图中注明“取消”，并将原图作废。

②由于某种原因，新的施工内容在没有正式施工图的情况下进行施工的（一
般情况下是不允许的），应按实际施工最终状况，由施工单位绘制竣工图，经设
计单位签署意见并补充修改依据后方可作为竣工图。
③重复的标准图、通用图可不编入竣工图中，但必须在目录中列出图号，指

明该图所在位置，并在编制说明中注明。
④重新出图时，将“设计说明”改做“竣工说明”，叙述施工变更情况，按
最终的情况绘制竣工图。

（6）修改的技术要求
①利用施工图修改的竣工图，凡修改处都要标注修改依据，标注修改依据应
