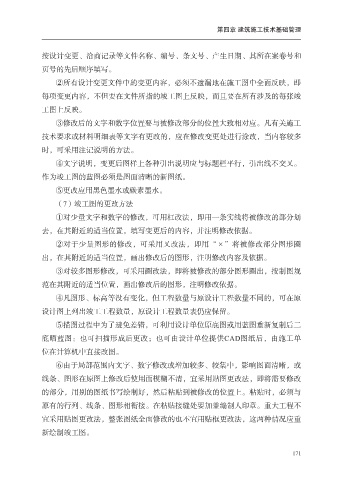

第四章 建筑施工技术基础管理

按设计变更、洽商记录等文件名称、编号、条文号、产生日期、其所在案卷号和

页号的先后顺序填写。
②所有设计变更文件中的变更内容，必须不遗漏地在施工图中全面反映，即
每项变更内容，不但要在文件所指的竣工图上反映，而且要在所有涉及的每张竣

工图上反映。
③修改后的文字和数字位置要与被修改部分的位置大致相对应。凡有关施工

技术要求或材料明细表等文字有更改的，应在修改变更处进行涂改，当内容较多
时，可采用注记说明的方法。
④文字说明，变更后图样上各种引出说明应与标题栏平行，引出线不交叉。

作为竣工图的蓝图必须是图面清晰的新图纸。
⑤更改应用黑色墨水或碳素墨水。
（7）竣工图的更改方法

①对少量文字和数字的修改，可用杠改法，即用一条实线将被修改的部分划
去，在其附近的适当位置，填写变更后的内容，并注明修改依据。
②对于少量图形的修改，可采用叉改法，即用“×”将被修改部分图形圈

出，在其附近的适当位置，画出修改后的图形，注明修改内容及依据。
③对较多图形修改，可采用圈改法，即将被修改的部分图形圈出，按制图规

范在其附近的适当位置，画出修改后的图形，注明修改依据。
④凡图形、标高等没有变化，但工程数量与原设计工程数量不同的，可在原
设计图上列出竣工工程数量，原设计工程数量表仍应保留。

⑤描图过程中为了避免差错，可利用设计单位原底图或用蓝图重新复制后二
底晒蓝图：也可扫描形成后更改；也可由设计单位提供CAD图纸后，由施工单

位在计算机中直接改图。
⑥由于局部范围内文字、数字修改或增加较多、较集中，影响图面清晰，或
线条、图形在原图上修改后使用面模糊不清，宜采用贴图更改法，即将需要修改

的部分，用别的图纸书写绘制好，然后粘贴到被修改的位置上。粘贴时，必须与
原有的行列、线条、图形相衔接。在粘贴接缝处要加盖编制人印章。重大工程不

宜采用贴图更改法，整张图纸全面修改的也不宜用贴框更改法，这两种情况应重
新绘制竣工图。

171
