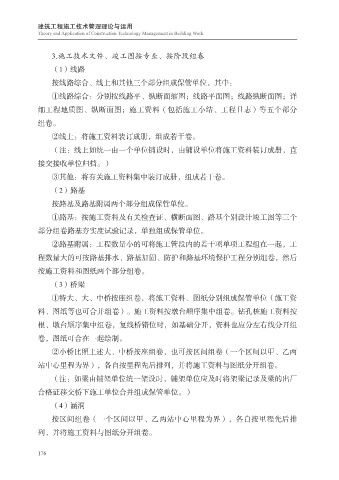

3.施工技术文件、竣工图按专业、按阶段组卷

（1）线路
按线路综合、线上和其他三个部分组成保管单位，其中：
①线路综合：分别按线路平、纵断面缩图；线路平面图；线路纵断面图；详

细工程地质图、纵断面图；施工资料（包括施工小结、工程日志）等五个部分
组卷。

②线上：将施工资料装订成册，组成若干卷。
（注：线上如统一由一个单位铺设时，由铺设单位将施工资料装订成册，直
接交接收单位归档。）

③其他：将有关施工资料集中装订成册，组成若干卷。
（2）路基
按路基及路基附属两个部分组成保管单位。

①路基：按施工资料及有关检查证、横断面图、路基个别设计竣工图等三个
部分组卷路基夯实度试验记录，单独组成保管单位。
②路基附属：工程数量小的可将施工管段内的若干项单项工程组在一起，工

程数量大的可按路基排水、路基加固、防护和路基环境保护工程分别组卷，然后
按施工资料和图纸两个部分组卷。

（3）桥梁
①特大、大、中桥按座组卷，将施工资料、图纸分别组成保管单位（施工资
料、图纸等也可合并组卷）。施工资料按墩台顺序集中组卷。钻孔桩施工资料按

根、墩台顺序集中组卷，复线桥错位时，如基础分开，资料也应分左右线分开组
卷，图纸可合在一起绘制。

②小桥比照上述大、中桥按座组卷，也可按区间组卷（一个区间以甲、乙两
站中心里程为界），各自按里程先后排列，并将施工资料与图纸分开组卷。
（注：如梁由铺架单位统一架设时，铺架单位应及时将架梁记录及梁的出厂

合格证移交桥下施工单位合并组成保管单位。）
（4）涵洞

按区间组卷（一个区间以甲、乙两站中心里程为界），各自按里程先后排
列，并将施工资料与图纸分开组卷。
