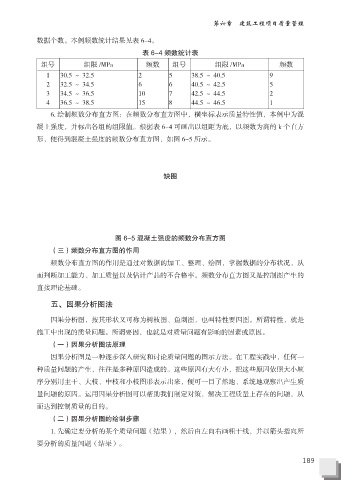

第六章 建筑工程项目质量管理
数据个数。本例频数统计结果见表 6-4。
表 6-4 频数统计表
组号 组限 /MPa 频数 组号 组限 /MPa 频数
1 30.5 ～ 32.5 2 5 38.5 ～ 40.5 9
2 32.5 ～ 34.5 6 6 40.5 ～ 42.5 5
3 34.5 ～ 36.5 10 7 42.5 ～ 44.5 2
4 36.5 ～ 38.5 15 8 44.5 ～ 46.5 1
6. 绘制频数分布直方图：在频数分布直方图中，横坐标表示质量特性值，本例中为混
凝土强度，并标出各组的组限值。根据表 6-4 可画出以组距为底，以频数为高的 k 个直方
形，便得到混凝土强度的频数分布直方图，如图 6-5 所示。
缺图
图 6-5 混凝土强度的频数分布直方图
（三）频数分布直方图的作用
频数分布直方图的作用是通过对数据的加工、整理、绘图，掌握数据的分布状况，从
而判断加工能力、加工质量以及估计产品的不合格率。频数分布直方图又是控制图产生的
直接理论基础。
五、因果分析图法
因果分析图，按其形状又可称为树枝图、鱼刺图，也叫特性要因图。所谓特性，就是
施工中出现的质量问题。所谓要因，也就是对质量问题有影响的因素或原因。
（一）因果分析图法原理
因果分析图是一种逐步深入研究和讨论质量问题的图示方法。在工程实践中，任何一
种质量问题的产生，往往是多种原因造成的。这些原因有大有小，把这些原因依照大小顺
序分别用主干、大枝、中枝和小枝图形表示出来，便可一目了然地、系统地观察出产生质
量问题的原因。运用因果分析图可以帮助我们制定对策，解决工程质量上存在的问题，从
而达到控制质量的目的。
（二）因果分析图的绘制步骤
1. 先确定要分析的某个质量问题（结果），然后由左向右画粗干线，并以箭头指向所
要分析的质量问题（结果）。
